Capacidad máxima de carga superior 30kg (66,14 lb)
Paneles/AcimutÁngulo: 0-360 °, ángulo de inclinación/elevación: -45 ° ~- 40 °
Paneles/AcimutVelocidad: 0,01 ° ~ 20 °/S, velocidad de inclinación/evelación: 0,01 ° ~ 10 °/S
Precisión prepuesta: ± 0,1 °
Motor paso a paso de alta precisión, transmisión de gusano y engranaje
Autobloqueo con memoria después de un corte de energía, fuerte resistencia al viento
Retroalimentación de ángulo de apoyo y control absoluto
Admite lentes preestablecidos, velocidad adaptativa a la velocidad de zoom
Soporte analógico o cámara de red
Clasificación IP66 para la entrada de polvo y agua

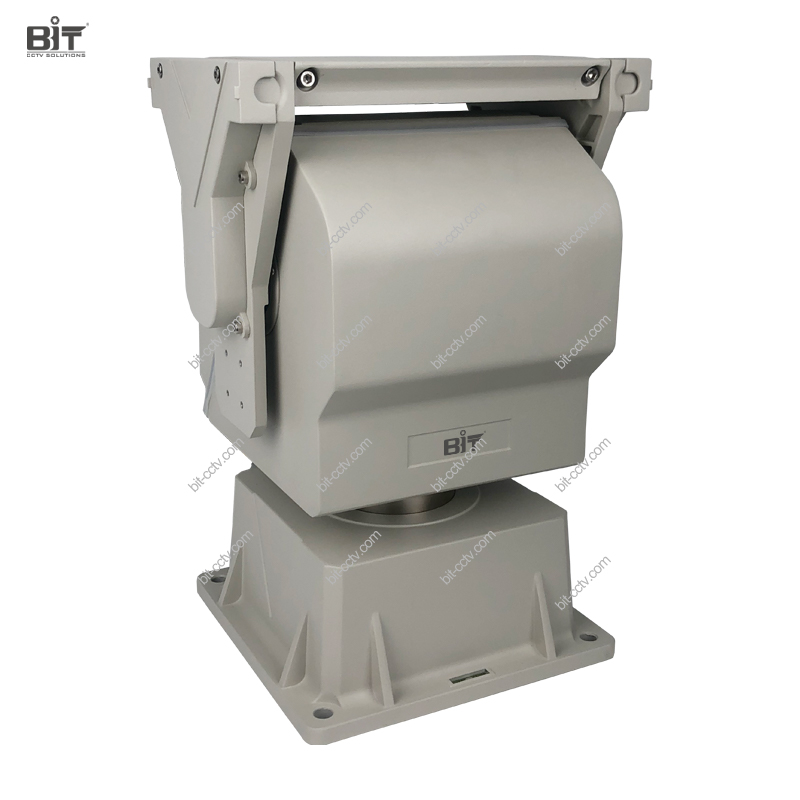

BIT-PT540 el posicionador de cabeza de inclinación panorámica de velocidad variable de alta precisión, una unidad de tamaño mediano con una capacidad máxima de carga máxima de hasta 330kg (66,16 libras). Con la unidad de gusano/engranaje, hay muchas características de control avanzadas disponibles: Posicionamiento absoluto, consulta/lectura de coordenadas, Protocolo extendido Pelco D, autobloqueo, memoria de falla de energía, ubicación de guardia, preestablecido.
Servicios personalizados como cableado, pintura, conectores están disponibles para su sistema de inclinación de pan.
Modelo | BIT-PT540 |
Capacidad de carga máx. | 30kg (66,14 libras), carga superior |
Ángulo de rotación | Paneles/Acimut: 360 ° continuo, inclinación/elevación: -45 ° ~ + 40 ° |
Velocidad de rotación | Paneles/Acimut: 0,01 °/S-20 °/s, inclinación/elevación: 0,01 °/S-10 °/s |
Preajuste | 200 |
Precisión preestablecida | ± 0,1 ° |
Pista de crucero | 8 |
Escaneo | 8 |
Ángulo de retroalimentación/Control | Soporte de retroalimentación de consulta de ángulo/retroalimentación en tiempo real |
Preajuste de la lente | Apoyo |
Velocidad de control de la lente | Zoom continuamente ajustable, velocidad de enfoque |
Velocidad PT adaptativa a zoom | Acelerar mientras se aleja, reducir la velocidad mientras se acerca |
Ubicación del guardia | Soporte con 1 pista de crucero preestablecida o 1 exploración automática |
Memoria de fallo de alimentación | Soporte, recuperar la posición PT, escanear/preestablecer/Movimiento de la pista de crucero antes del corte de energía |
Autobloqueo | Apoyo |
Protocolo | Pelco P/D |
Tasa de baud | 2400/4800/9600/19200 BPS |
Interfaz de comunicación | RS485 (opcional RS422) o RJ45 |
Transmisión | Transmisión de engranajes de gusano |

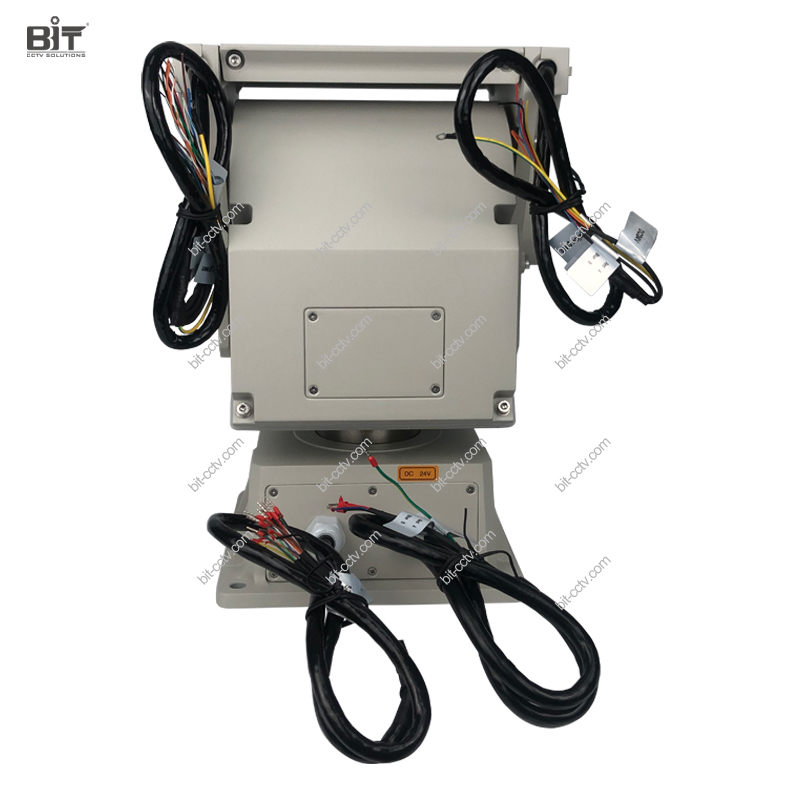

Cableado/interfaz | |
Base Pan Tilt | Ethernet 100M con RJ45 (4 cables, paso a través), 24V AC/DC (2 cables), GND |
Top inclinado | Ethernet 100M con RJ45 (4 cables, paso a través), control RS485 P/T (2 cables), 12V DC (2 alambre), 24V AC/DC (2 alambre), GND |
General | |
Voltaje de funcionamiento | AC24V ± 25%, 50/60Hz o DC24V ± 10% |
Consumo de energía | ≤ 100W |
Temperatura DE TRABAJO | -40 °C ~ + 70 °C /-40 °F ~ 158 °F (con calentador) |
Humedad DE TRABAJO | 90 ± 5% RH |
Temperatura de almacenamiento | -40 °C ~ + 70 °C /-40 °F ~ 158 °F |
Nivel de protección | IP66 |
Material | Aleación de aluminio |
Peso | 15kg (30,06 libras) |
Dimensión | 227 × 249 × 362mm(L × W × H) |
8,93x9,8x14,25 pulgadas (L × W × H) | |
Unidad: mm
Siempre que la cámara cargada, ya sea analógica o IP/cámara de red está equipada con interfaz RS485 compatible con el protocolo Pelco P/D, los datos de salida RS485 se pueden conectar directamente al receptor de telemetría RS485 construido en la placa principal de la cabeza de inclinación del pan a través de sus cables de entrada RS485 para controlar la cabeza de inclinación del pan.
BIT-PT540 cabezal de inclinación de panorámica motorizado de servicio mediano es de CA/CC 24V autoadaptable.
Está hecho de aleación de aluminio fundido con tratamiento de oxidación y pintura de superficie resistente a la corrosión de alta calidad para aplicaciones en exteriores y en cualquier clima.
Se utiliza un motor paso a paso de alta precisión y fuerte potencia y el modo de accionamiento es una unidad de gusano/engranaje para un posicionamiento preciso de repetición de 0,1 grados.
