Posicionador/Unidad Pan Tilt

Posicionador de inclinación de pan, también conocido como cabezal de inclinación de PAN/unidad de inclinación de pan (o PTH, para abreviar), que es un dispositivo mecánico y electrónico giratorio tridimensional, se han utilizado ampliamente en muchos campos, por lo general la industria de la videovigilancia CCTV como parte de varias soluciones de video integradas.

Hace más de 18 años, BIT CCTV desarrolló y fabricó nuestra primera unidad de posicionador de inclinación y hizo posible la vigilancia de video CCTV continua y multiángulo en lugar de una imagen de cámara fija en todo momento. Con el progreso y el desarrollo de la industria de la videovigilancia, nuestras unidades de inclinación de pan se han actualizado de vez en cuando con las tecnologías más avanzadas como la posición preestablecida, la pista de crucero, el recorrido del patrón, la ubicación de la guardia, consulta/retroalimentación de posición, control de ángulo absoluto, transmisión de propulsión de gusano/engranaje, velocidad extra lenta para soluciones de vídeo de largo alcance, Polvo de recubrimiento resistente a la corrosión y de alta precisión, protección de ingreso IP66/67, etc.

Hoy, como reputableProveedor de cámaras de vigilanciaEstamos ofreciendo a nuestros clientes en todo el mundo una amplia gama de cabezales de inclinación, tamaños pequeños, medios-grandes, capacidad de carga útil de 3,5 kg a 120kg con muchas características avanzadas mencionadas anteriormente.

Para asegurarse de que el cabezal de inclinación de pan más adecuado será elegido para su sistema/solución entre nuestra línea de productos de inclinación de pan, se recomienda enviarnos un correo electrónico aSales@bit-cctv.comCon sus requisitos técnicos y especificaciones detalladas, de modo que obtendrá su cabezal de inclinación de pan perfectamente personalizado para su solución/proyecto.

Productos

Noticias & Blog

¿Cómo elegir un posicionador de pan e inclinación?
En el mercado del posicionador de inclinación de pan, hay muchas opciones diferentes, entonces, ¿cómo se elige un modelo adecuado? Se sugiere considerar desde cinco aspectos: velocidad de rotación, ángulo de rotación, voltaje de trabajo, capacidad de carga, control y características ambientales.
Read More >

Contáctenos

F9, Macalline Business Center, No. 29, Heiniucheng Rd., Hexi District, Tianjin, China
Correo electrónico: sales@bit-cctv.com
TEL: +86-139-2068-8922

Posicionador/Unidad Pan and Tilt en venta

+ Cabezales/unidades de inclinación de luz
BIT Light Duty Pan Tilt Unit/Positioner es más ligero con la carga máxima de 3,5 kg. También tiene 360 grados de rotación, control RS485, Protocolo Pelco P/D, protección IP66.
+ Cabezal/unidades de inclinación vertical de servicio medio
La carga máxima del cabezal/Unidad Pan Tilt de servicio medio es de 30kg con rotación sin fin, Unidad de gusano/engranaje, soporte analógico o cámara IP de red, posición absoluta.
+ Cabezal/unidades de inclinación de pan de alta resistencia
La plataforma de la unidad/posicionador Pan Tilt de servicio pesado está hecha de materiales resistentes al desgaste y anti-corrosión. La carga máxima de Heavy Duty Pan Tilt Unit es de 90 kg, también tiene desparasitado/Drive, soporte analógico o cámara IP de red, posición absoluta.

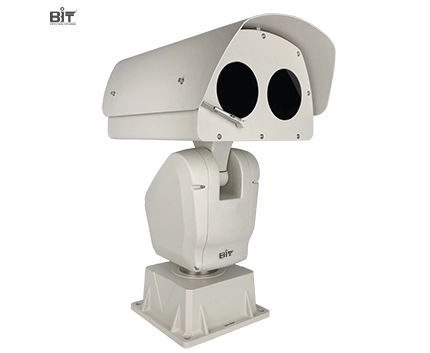

+ Cabeza/unidades de inclinación Pan con carcasas
Ofrecemos servicios personalizados de carcasa montada en la parte superior o lateral, cámara IP de red y cámara térmica infrarroja Integración cualquier cosa que desee.
+ Controlador de teclado PTZ, trípode y software de control
Control RS485/RS422 P/T con protocolo Pelco D, tamaño pequeño, baudrate seleccionable; trípode de alta resistencia de 40kg/110, bolsa portátil, placa superior personalizada para posicionador de inclinación

Ventajas de las unidades/cabezas/unidades de inclinación y sartén motorizadas

Las unidades motorizadas de inclinación panorámica se utilizan ampliamente en muchas situaciones debido a algunas ventajas en comparación con la cámara CCTV tradicional que un ángulo de visión más amplio para cubrir la mayoría de los puntos críticos, sin área ciega.

Basado en el posicionamiento absoluto avanzado a través del protocoal Pelco P/D, se pueden cumplir muchos requisitos especiales de vigilancia.

Para cualquier sistema de vigilancia único, el servicio personalizado siempre está disponible para construir la inclinación panorámica motorizada que el usuario puede necesitar, mientras que la mayoría de los productos existentes no pueden hacer.

Es fácil montar una cámara de inclinación panorámica motorizada con la guía.

Selección de modelo de servicio de unidades/cabezales inclinados motorizados

Tipos de PAN/inclinación	Modelo	Carga máx.	Tipo de carga	Transmisión y transmisión	Ángulo de rotación	Velocidad de rotación	Exactitud	Fuente de alimentación
Sartén/inclinación ligera	BIT-PT409	8kg	Carga superior	Engranaje, sin autobloqueo	Pan: 360 ° continuo Inclinación: -80 ° ~ 20 °	Sartén: 1 ° ~ 9 °/s Inclinación: 1 ° ~ 5 °/s	± 1 °	24VAC
	BIT-PT306	3kg	Carga lateral	Gusano/Engranaje, SBloqueo de elfo	Pan: 360 ° continuo Inclinación: -90 ° ~ 90 °	Pan: 0,01 °/S-30 °/s Inclinación: 0,01 °/s-15 °/s	± 0,1 °	24VDC
	BIT-PT503	3,5 kg	Carga superior	Gusano/engranaje, SBloqueo de elfo	Pan: 360 ° continuo Inclinación: -60 ° ~ 60 °	Pan: 0,01 °/S-30 °/s Inclinación: 0,01 °/s-15 °/s	± 0,1 °	24VDC
Sartén/inclinación de servicio medio	BIT-PT410	10kg	Carga superior	Gusano/Engranaje en TilT Cinturón en cinturón Sin autobloqueo	Pan: 360 ° continuo Inclinación: -90 ° ~ 40 °	Pan: 0,01 °/S-100 °/s Inclinación: 0,01 °/s-40 °/s	± 0,1 °	24VAC o 24VDC
	BIT-PT510	10kg	Carga superior	Gusano/engranaje, SBloqueo de elfo	Pan: 360 ° continuo Inclinación: -60 ° ~ 60 °	Pan: 0,01 °/S-30 °/s Inclinación: 0,01 °/s-15 °/s	± 0,1 °	24VDC
	BIT-PT520	15kg	Carga superior	Gusano/engranaje, SBloqueo de elfo	Pan: 360 ° continuo Inclinación: -75 ° ~ 40 °	Pan: 0,01 °/S-60 °/s Inclinación: 0,01 °/S-30 °/s	± 0,1 °	24VAC oR 24VDC
	BIT-PT540	35kg	Carga superior	Gusano/engranaje, SBloqueo de elfo	Pan: 360 ° continuo, Inclinación: -45 ° ~ 40 °	Pan: 0,01 °/S-30 °/s Inclinación: 0,01 °/s-15 °/s	± 0,1 °	24VAC o 24VDC
Sartén/inclinación resistente	BIT-PT850	50kg	Carga superior	Gusano/engranaje, SBloqueo de elfo	Pan: 360 ° continuo, Inclinación: -45 ° ~ 45 °	Pan: 0,01 °/S-30 °/s Inclinación: 0,01 °/s-15 °/s	± 0,1 °	24VAC o 24VDC
	BIT-PT890	80kg	Carga superior	Gusano/engranaje, SBloqueo de elfo	Pan: 360 ° continuo, Inclinación: -45 ° ~ 45 °	Sartén: 0.005 °/s ~ 15 °/s Inclinación: 0.005 °/s ~ 7 °/s	± 0,1 °	48VDC
	BIT-PT8120	120kg	Carga superior	Gusano/engranaje, SBloqueo de elfo	Pan: 360 ° continuo, Inclinación: -45 ° ~ 45 °	Sartén: 0.005 °/s ~ 15 °/s Inclinación: 0.005 °/s ~ 7 °/s	± 0,1 °	48VDC

Sistema motorizado de unidades/cabezales de cámara panorámico e inclinado

Los cabezales de video de inclinación y panorámica motorizados están equipados con un soporte de cámara de inclinación panorámica motorizada para transportar la cámara para girar en direcciones horizontal y vertical. Un cabezal de cámara motorizado en el PTZ permite que la cámara tome fotografías desde múltiples ángulos. Se instalan dos motores eléctricos en la sartén/inclinación. El ángulo de rotación horizontal y vertical se puede ajustar a través del interruptor de límite. Usando el control de programación con los componentes del sensor y la interfaz de salida HD-SDI, la salida en tiempo real, sin pérdidas se puede lograr con la resolución más alta.

¿Cómo montar un posicionador/Cabezal basculante motorizado de servicio pesado?

Retire la cubierta inferior de las unidades de inclinación de la sartén e instale la sartén motorizada integrada y la inclinación con tornillos de pulgada.
Conecte los cables rojo y negro (en su mayoría) en el panel decodificador PAN/Tilt a la fuente de alimentación de la Cámara, el rojo positivo y Negro negativo.
Conecte el zoom marcado (Z) y el común (C) en la placa decodificadora de PAN/Tilt. Generalmente, no necesita conectarse para enfocar (enfoque automático de la Cámara)
Después de la conexión, controle los tres cables fuera del cabezal/posicionador de inclinación de la sartén motorizado, video (bidireccional para acoplamiento), fuente de alimentación (24V AC, independientemente de positivo y negativo) (A \ B es tanto positivo como negativo)
De acuerdo con el manual de PTZ, establezca el código de dirección y la tasa de baudios en la placa del decodificador. El Protocolo no necesita ser controlado. El decodificador de protocolo general puede soportarlo.
Después de la instalación, lo mejor es tomar el tesoro de ingeniería o el registro duro para probarlo e instalarlo en la pared.

Preguntas frecuentes de cabezas/unidades de inclinación y panales motorizados

¿Qué son los cabezales/unidades de video de giro e inclinación motorizados?

Los cabezales/unidades de video de inclinación panorámica motorizados son dispositivos de control de movimiento de dos ejes que se utilizan para apuntar sensores y cámaras y, a menudo, rastrear objetos en tiempo real.

¿Cuál es la diferencia entre el paneo y la inclinación de la cámara?

Pannning la cámara es para controlar la unidad de inclinación de la panorámica para que se mueva horizontalmente, y la inclinación de la cámara es para controlar la inclinación de la panorámica para girar en dirección vertical. Pan y Tilt se pueden utilizar simultáneamente.
