Clasificación y aplicación del anillo deslizante

El anillo deslizante es un anillo conectado al conductor central y un anillo conectado a la capa exterior del cable como anillo de protección. Los anillos deslizantes blindados coaxiales se utilizan generalmente para transmitir señales superiores a 12 MHz. La sección transversal de este anillo deslizante tiene forma de ranura, que es esencialmente un conductor coaxial rectangular. También hay un anillo deslizante capacitivo de frecuencia intermedia. El conductor central es un anillo en forma, apoyado en la capa de protección con almohadillas aislantes. El anillo deslizante de frecuencia intermedia es un conjunto de anillo deslizante que se utiliza para transmitir señales y energía de frecuencia intermedia de radar (decenas de megahercios). Este Tipo de anillo deslizante tiene una frecuencia más alta, y los anillos deslizantes ordinarios se pueden usar para la transmisión por debajo de 12 MHz.

Los anillos deslizantes de baja frecuencia son componentes de anillo deslizante que utilizan contactos deslizantes para transmitir señales y energía de baja frecuencia. Por lo general, hay dos tipos de anillos deslizantes: anillo deslizante cilíndrico y anillo deslizante diferencial. El anillo conductor del anillo deslizante cilíndrico se divide en anillo plano y anillo en V. El material del anillo conductor generalmente está hecho de cobre, latón, plata de monedas y oro, y los cepillos incluyen cepillos de paladio, aleación de oro o alambre chapado en oro y cepillos sintéticos de cobre y grafito.

Los indicadores de rendimiento eléctrico de los componentes del anillo deslizante son: resistencia de aislamiento, resistencia de contacto, resistencia dieléctrica y diafonía. Para anillos deslizantes de frecuencia intermedia, debido a la alta frecuencia, también se debe considerar el blindaje, la adaptación de impedancia, el voltaje de ruido, etc.. En términos de diseño estructural, primero es necesario garantizar un contacto confiable y una conexión continua de todas las líneas. Por lo tanto, se requiere que el material utilizado para el cepillo tenga una buena conductividad eléctrica, la presión sobre el anillo deslizante debe ser apropiada, la excentricidad y la agitación del anillo deslizante son pequeñas, Y la abrasividad Buena, bajo par de fricción para un fácil mantenimiento

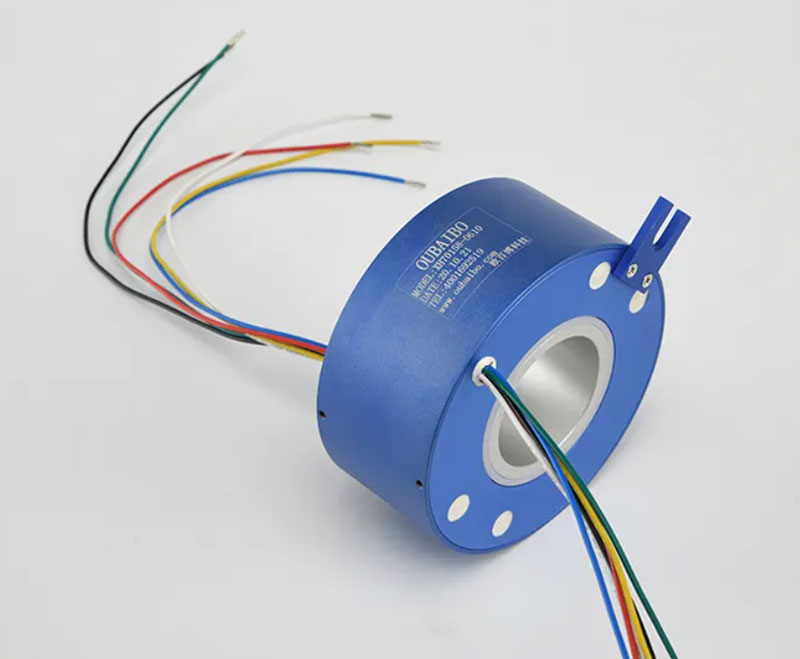

Tipos cilíndricos de la estructura del anillo del resbalón: según las necesidades de la instalación, se puede dividir en tipo del eje y a través del tipo del agujero

Qué parámetros técnicos importantes se deben proporcionar al seleccionar un anillo deslizante: 1. velocidad de trabajo durante la rotación. 2 canales de circuito, canales de señal (circuitos, anillos y números de canal son todos sinónimos, si hay un bucle o tierra, entonces es un circuito separado, algunos anillos deslizantes pueden ser utilizados por otros circuitos, por lo que solo se calcula una vez). 3. La tensión máxima y la corriente del circuito de potencia y el circuito de señal. 5. temperatura de trabajo. 6. nivel de protección (ambos requisitos de sellado)

¿Los anillos colectores tienen medidas antiinterferencia de señal?

Respuesta: El anillo deslizante conductor de precisión es un componente con espacio pequeño y cableado denso. Todo tipo de señales se concentran en el anillo deslizante. Debido a la inductancia mutua y el efecto de capacitancia mutua entre las señales, el Cepillo deslizante y la pista del anillo están en contacto. No se puede blindar en todas partes y el acoplamiento de capacidad es especialmente grave. La tecnología actual, considerando el diseño estructural del anillo deslizante y el diseño de cableado interno del anillo deslizante, puede evitar completamente la interferencia entre el poder y la señal, Y la interferencia entre la señal y la señal, y puede evitar la interferencia electromagnética del exterior al interior del anillo deslizante.

Qué señales puede transmitir el anillo deslizante:

Ahora el anillo deslizante puede transmitir todas las señales populares de media y baja frecuencia, señales de control de bus y así sucesivamente.

Tales como: Inter Bus, Can-Bus, Profibus, RS422, RS485, control PLC, video analógico, audio digital, Gigabit Ethernet, temperatura, señal del sensor de peso, etc.

Ahora, muchos anillos deslizantes se utilizan en campos militares y de defensa nacional, como equipos de aviones de reconocimiento, radar de defensa aérea, sistema de artillería, antena de alerta temprana, sistema de prueba de misiles.
