Clasificación de las cámaras de vigilancia de seguridad

Clasificación de las cámaras de vigilancia de seguridad

Según nuestra experiencia, combinada con los estándares de clasificación de líderes de la industria como Hikvision, Dahua, Uniview y Axis, se resume lo siguiente:

1. señal de salida de vídeo

Para las cámaras de seguridad, la señal de salida de vídeo es cuando la luz pasa a través de la lente y golpea el sensor de imagen dentro de la cámara. En este momento, sigue siendo una señal analógica. Se convierte en una señal digital a través de A/D, se procesa por ISP o DSP y luego se emite como una señal de video.

Antes de la salida, si vuelve a sufrir conversión D/A, es decir, la señal digital se convierte en salida de señal analógica, esta Cámara generalmente se llama cámara analógica. Las comunes incluyen cámaras de definición estándar analógicas cvbs (básicamente eliminadas), XVI/TVI/CVI/AHD y otras cámaras analógicas de alta definición.

Si la salida directa es una señal digital, se llama cámara digital. Por ejemplo, una cámara SDI es una cámara digital que se usa a menudo en videoconferencias. De acuerdo con la tasa de transmisión, SDI se puede dividir en SD-SDI, HD-SDI y 3G-SDI. Las cámaras SDI que se utilizan generalmente para la seguridad son HD-SDI o 3G-SDI.

En el tercer caso, para reducir la cantidad de datos transmitidos, la señal digital se codifica y se comprime de acuerdo con un cierto método estándar (como H.264, H.265, H.266) Y luego salida. Este tipo de cámara se llama cámara de red.

2. Apariencia

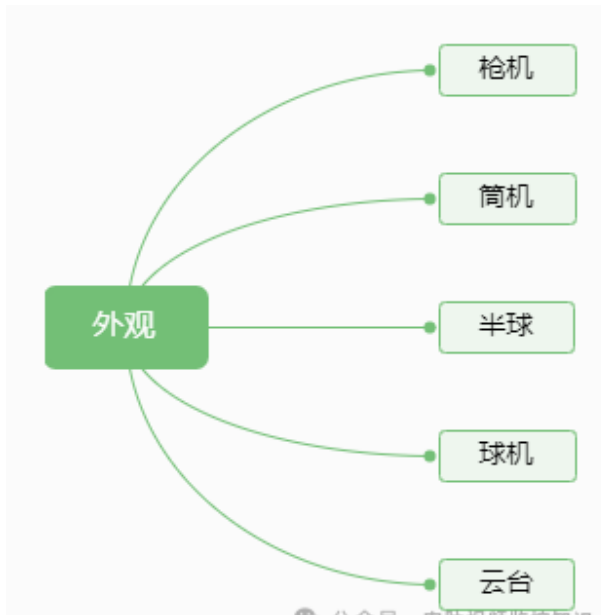

De acuerdo con la carcasa de la cámara, se puede dividir en cámara de pistola, cámara de barril, cámara hemisférica, cámara de bola, cámara panorámica/inclinación, etc.

La llamada cámara de pistola, También llamada cámara de caja, parece una caja, puede equiparse con lente de interfaz C/CS, no tiene luz de relleno adicional, Y las diversas interfaces de la Cámara generalmente están en la parte trasera. Si se instala en un entorno exterior, esta Cámara debe estar equipada con una cubierta protectora.

La cámara de cañón generalmente se refiere a una cámara de infrarrojos tipo pistola, lente, luz de relleno infrarroja o blanca y la Cámara misma. La apariencia puede alcanzar el nivel de protección de IP66 e IP67. Las diversas interfaces de la Cámara están conectadas a través del cable trasero al final y a menudo se usa en entornos al aire libre. Es adecuado para montaje en pared o montaje colgante. Algunas cámaras de barril vienen con soportes de montaje.

Algunos entornos de instalación, como los techos, no son adecuados para la instalación de cámaras tipo pistola y tipo cañón. En este caso, se necesita una cámara domo para facilitar el techo o la instalación incrustada en el techo. La estructura interna y las funciones de la cámara domo son exactamente las mismas que las de la Cámara de cañón.

La Cámara, la panorámica/inclinación que controla la rotación hacia arriba y hacia abajo de la cámara y la luz de relleno adicional se combinan y se meten en una carcasa esférica. Este tipo de cámara generalmente se llama cámara domo. Además de las funciones de una cámara general, una cámara domo también admite PTZ, es decir, Rotación horizontal (Pan), rotación vertical (Tilt), zoom de la lente, enfoque (Zoom) y otras funciones para lograr 360 grados en todos los aspectos, monitoreo de larga distancia y sin ángulo muerto. La cámara domo puede equiparse con diferentes soportes de montaje para soportar el montaje en la pared, el montaje en el techo o el montaje integrado.

Si la cámara con función PTZ no tiene una cubierta de protección de bola adicional, la cámara se coloca directamente en la plataforma PT. Este tipo de cámara se llama cámara PTZ. Excepto por la apariencia, es completamente lo mismo que la cámara de pelota. La ventaja de esta apariencia de la Cámara es que es fácil colocar en una plataforma horizontal, como el techo de un automóvil, varias mesas de operaciones.

3. píxeles/Resolución

Si se trata de una cámara de red, analógica o digital, se puede clasificar según los píxeles y las resoluciones que soporta, desde cámaras de definición estándar con cientos de megapíxeles hasta cámaras de alta definición con 12 millones de resolución 4K.

Para las cámaras de definición estándar general, si son analógicas, las llamamos directamente cvbs o 960 cámaras H, no nombradas directamente por píxeles. Si son cámaras de red, se denominan directamente cámaras de definición estándar o SD. 720 resolución, por encima de un millón de píxeles se nombran directamente por píxeles/Resolución. Por ejemplo, 1 millón, 2 millones, 3 millones, 5 millones, 8 millones, 12 millones. Si se nombra por resolución, se 720P, 1080P, 4K o HD, FHD, UHD.

4. Luz

TLa cámara produce imágenes en color durante el día, pero necesita una luz de relleno para producir imágenes por la noche cuando la luz ambiental es muy débil o en un ambiente completamente oscuro. Por supuesto, algunas cámaras, como las cámaras de nivel de luz estelar, aún pueden producir imágenes de video en color siempre que haya luz débil. Dependiendo de si se necesita una luz de relleno adicional, la cámara se puede dividir en cámaras infrarrojas (que se pueden dividir en infrarrojos de 850nm e infrarrojos de 940nm), Luz de relleno de luz blanca/cámaras de luz cálida, y cámaras a todo color de Starlight.

5. Propósito Especial

En algunas ocasiones y entornos propensos a explosiones, como refinerías, transporte de gasoductos, exploración de petróleo y gas, minería, etc., así como océanos, barcos y otros Ambientes altamente Corrosivos como sal, ácido y álcali, se necesitan cámaras hechas de materiales de apariencia especial para evitar la explosión y la corrosión.

6. Campos de uso

Con el desarrollo de la tecnología de CHIP, tecnología de software, tecnología de red, etc., las cámaras de seguridad se han movido gradualmente de los campos profesionales al mercado civil general, Y cada vez más cámaras WiFi domésticas han entrado en miles de hogares. Según los diferentes campos de uso, las cámaras de seguridad se pueden dividir en campos profesionales y uso doméstico ordinario. Las cámaras domésticas ordinarias admiten principalmente redes WiFi, almacenamiento de tarjetas TF o en la nube, funciones simples de IA (como detección humana, alarma de voz, etc.), gestión de aplicaciones de teléfonos móviles, etc.

7. Escenarios especiales

Necesitamos seleccionar cámaras con diferentes funciones para diferentes escenas y propósitos de monitoreo. Por ejemplo, para los estacionamientos se necesitan cámaras de reconocimiento de matrículas. Para el transporte inteligente, se necesitan cámaras con funciones como captura ilegal, reconocimiento de placas y estadísticas de flujo de tráfico. También hay cámaras industriales que admiten el reconocimiento de máquinas, cámaras que admiten el recuento facial, cámaras para videoconferencias, cámaras de imágenes térmicas, cámaras que admiten un amplio rango dinámico/supresión de luz fuerte, cámaras mini/estenopeicas utilizadas en ocasiones especiales (como cajeros automáticos bancarios) y cámaras portátiles para las fuerzas del orden móviles.

8. Interfaz de salida de vídeo

Las cámaras se pueden dividir en estos tipos de acuerdo con las diferentes interfaces de salida de señal de vídeo.

• La interfaz BNC
Se utiliza principalmente para cámaras analógicas, como cvbs/960H, AHD/CVI/TVI/XVI, etc. Las cámaras SDI también utilizan generalmente conectores BNC para emitir señales digitales.

• Puerto de red RJ45
Es generalmente una cámara de red.

• HDMI
Las cámaras digitales, como las cámaras SDI, pueden emitir directamente señales de vídeo a través de HDMI. Las cámaras de red también pueden emitir directamente señales de video digital a través de HDMI antes de la codificación.

• El puerto serie
Emite la señal de vídeo a través del puerto serie, como RS-485, 232, interfaz TTL. Generalmente, este tipo de cámara se utiliza para conectarse con otros dispositivos de hardware, como el control industrial, la electricidad, la conservación de agua y el equipo de monitoreo ambiental, el equipo de recolección de evidencia de las fuerzas del orden, etc.

• USB
Las cámaras de interfaz USB son en realidad un tipo de cámaras de puerto serie. Se clasifican por separado aquí para referirse a las cámaras que están conectadas a computadoras a través de interfaces USB y pueden capturar imágenes de video en software de computadora. Generalmente se pueden utilizar para funciones de videoconferencia y videoconferencia en software de computadora.

• Fibra óptica
Las cámaras de red, con interfaces de fibra óptica, transmiten señales de video a través de fibras ópticas, eliminando la necesidad de una configuración adicional de los transceptores de fibra óptica.

• Conector de aviación
Este tipo de cámara se utiliza principalmente en vehículos. Varias líneas como el video y la energía se reúnen para formar una interfaz independiente, que es fácil de enchufar y desenchufar, estable y confiable.

9. lentes

Según el tipo de lente utilizado, el número de lentes se puede utilizar para categorizar las cámaras de seguridad de la siguiente manera:

Por supuesto, de acuerdo con la apertura de la lente, también se puede dividir en lente de apertura fija, lente de apertura manual, lente de apertura automática. La apertura automática también se puede dividir en la lente de apertura de la Unidad de CC, la lente de apertura de la Unidad de video, la lente P-iris, la lente i-CS, etc.

10. Transmisión de la señal

De acuerdo con el método de transmisión y el medio de transmisión utilizado, las cámaras de seguridad se pueden dividir en transmisión de línea de vídeo coaxial, transmisión de par trenzado, transmisión de línea de alimentación, transmisión de fibra óptica, transmisión WiFi, transmisión 4G, etc.

Cabe señalar que con la ayuda de alguna conversión TranEquipo de misión, como el transmisor de red coaxial, el cable de vídeo coaxial se puede utilizar para transmitir la señal de la cámara de red. De manera similar, con la ayuda de un transmisor de par trenzado, se puede utilizar un par de 2 cables trenzados para transmitir la señal de la cámara analógica. Con la ayuda del transmisor de línea de alimentación correspondiente, la señal de la cámara de red o la señal de la cámara analógica se pueden transmitir a través de la línea de alimentación.

11. Alimentado

Las cámaras utilizan diferentes fuentes de alimentación, comúnmente utilizadas son AC24, DC12, DC5V, etc. Dependiendo de las diferentes fuentes de energía utilizadas, también puede configurar la energía solar o baterías, baterías 18650, etc. para alimentar la cámara.
