¿Cuál es la función de cada cable en el cable de 8 núcleos del cable de red en el sistema de videovigilancia?

Cuando muchos amigos conectan el cable de red, generalmente no conocen los ocho cables de cobre en el cable de red, ¿cuáles son los que aseguran la transmisión normal de la red? Lo primero que debe saber es la función general de los ocho cables de cobre. Para reducir la interferencia mutua de las señales electromagnéticas, los ocho cables de cobre se trenzan juntos a una cierta densidad. De esta manera, al transmitir señales eléctricas, las ondas de radio irradiadas entre sí se cancelarán entre sí, eliminando efectivamente las interferencias. El nombre par trenzado también se deriva de esta estructura.

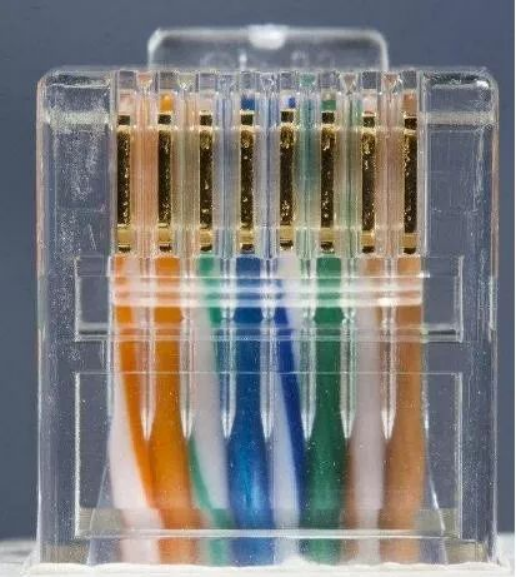

La aplicación más temprana de par trenzado se utilizó para la transmisión de señales telefónicas, y luego se introdujo gradualmente en la transmisión de señales digitales. Ahora, el par trenzado de Categoría 5e y el par trenzado de Categoría 6 son ampliamente utilizados. El ancho de banda máximo puede alcanzar 1000Mbps. La única desventaja del par trenzado es que la distancia de transmisión es corta, que solo puede alcanzar los 100 metros. Generalmente, los cables de par trenzado de categoría 5 sobre Categoría 5 deben usar cuatro pares de cables, es decir, 8 cables de núcleo. Por debajo de 100M, generalmente Use 1, 2, 3, 6, cuatro cables. Línea principal (568B estándar): la secuencia de línea en ambos extremos es la misma, y la secuencia de línea es: naranja-blanco, naranja, verde-blanco, azul, azul-blanco, verde, marrón-blanco, marrón. Línea inversa (568A): un extremo es la secuencia de línea de la línea positiva, y el otro extremo es: verde-blanco, verde, naranja-blanco, azul, azul-blanco, naranja, marrón-blanco, marrón. La primera prensa de monitoreo: la secuencia de línea 568A no es necesaria para memorizar, uno ya no usa esta secuencia de línea, y cuando se usa la otra, solo intercambiar 13 y 26 sobre la base de B.

Específicamente, por qué usar 1236 cuatro cables, entonces necesita saber cuál es la función de cada núcleo: 1 salida de datos ( ) 2 datos de salida (-) 3 datos de entrada ( ) 4 reservado para uso telefónico 5 Reservado para teléfono Uso 6 para introducir datos (-) 7 Reservado para uso telefónico 8 Reservado para uso telefónico Se puede ver que aunque el par trenzado tiene 8 cables centrales, solo 4 de ellos se utilizan realmente en la red 100M actualmente ampliamente utilizada. Las raíces, es decir, el 1 °, 2 °, 3 ° y 6 °, desempeñan el papel de recibir y enviar señales respectivamente. 4, 5, 7 y 8 son líneas bidireccionales, reservadas para su uso. Sin embargo, cuando la red se ejecuta por encima de 100M, generalmente se utilizarán los ocho núcleos. Por ejemplo, no solo se deben usar 1 3 2 6, sino también ocho núcleos para los cables de Categoría 6 y Categoría 6, de lo contrario, la operación de red será inestable. Despojando el cable de red, podemos encontrar que la densidad de bobinado de los cuatro pares de pares trenzados no es la misma. Los pares naranja y verde utilizados para transmitir datos tienen significativamente más giros de bobinado que los pares marrón y azul utilizados para la conexión a tierra y otros fines públicos, por lo que se recomienda Cuando generalmente hace puentes, organizarlos estrictamente en el orden de 568B.

A menudo escucho a la gente decir: "Me gusta hacer líneas en el orden en que estoy acostumbrado, ¿se puede usar?" Puede usar esto en casa de manera casual, pero si está en un proyecto, debe ser más estricto y seguir el orden de línea. De lo contrario, se perderá el papel del par retorcido. La atenuación de la transmisión de datos es grave y la distancia de transmisión se reduce considerablemente. Aquí Queremos enfatizar que si insiste en organizar la secuencia de cables de acuerdo con sus propios hábitos, debe colocar los dos núcleos de 1 y 3 en un par de pares retorcidos, Y los dos núcleos de 2 y 6 en un par de pares retorcidos.
