Cómo funcionan los anillos de deslizamiento

Un anillo deslizante es un componente eléctrico responsable de conectar y transmitir energía y señales a un cuerpo giratorio. Según el medio de transmisión, los anillos deslizantes se dividen en anillos deslizantes eléctricos, anillos deslizantes fluidos y anillos lisos, que también puede denominarse colectivamente "Comunicación rotativa" o "Comunicación rotativa". Los anillos deslizantes generalmente se instalan en el centro de rotación del equipo y se componen principalmente de dos partes: giratorias y estacionarias. La parte giratoria está conectada a la estructura giratoria del dispositivo y gira con él, llamado "Rotor", Y la parte estacionaria está conectada a la fuente de energía de la estructura fija del dispositivo, llamado "estator".

Los anillos deslizantes se pueden utilizar en cualquier sistema electromecánico que transmita continuamente señales de energía y datos con rotación de 360 °, y a menudo se denominan anillos deslizantes conductores, cepillos, adaptadores, anillos colectores, juntas giratorias, anillos colectores y anillos de retorno, conmutador, etc., Su principio es realizar el dispositivo de transmisión de precisión de la corriente, la señal de datos o la imagen y la transmisión de potencia de dos mecanismos de rotación relativos. A menudo se utiliza en el campo de la rotación continua ilimitada de 360 °, que requiere la transmisión de señales eléctricas y señales de datos desde una posición fija a una posición giratoria.

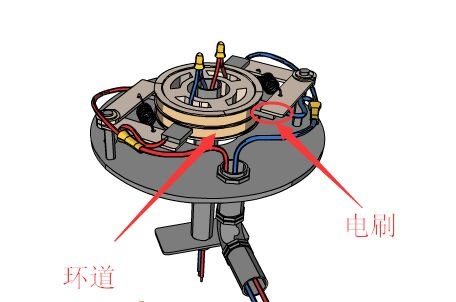

Su estructura se compone principalmente de materiales elásticos (cepillos eléctricos), materiales de superficie de contacto deslizante (anillos conductores, rodamientos de acero pequeños de precisión, materiales plásticos aislantes y materiales de unión de resina. Los cepillos eléctricos están hechos de materiales de aleación de metales preciosos en forma "II" y conductores. Las ranuras "V" y "cóncavas" del anillo son simétricamente de doble contacto, y use la presión elástica del cepillo para deslizarse con la ranura del anillo conductor para transmitir señales y corrientes. Es un componente clave de equipos electromecánicos en diversas industrias, como mesas giratorias de precisión, equipos de cables, generación de energía eólica, horno de cristal único, maquinaria de llenado y envasado, puerta giratoria automática, etc.
