¿Cómo distinguir las funciones de los cables de red blindados, los cables de par trenzado y los cables de red de doble blindaje Super Type 5?

El cable de red, como parte del diseño y la construcción del cableado integrado, es el medio básico de la mayoría de los sistemas de transmisión de información. Su importancia es evidente. Este documento analizará el papel principal del cable de red blindado. ¿Qué es un par retorcido? ¿Qué son STP, SFTP, UTP, FTP y ASTP respectivamente? ¿Super 5 cable de red de doble blindaje de qué? ¿Qué es el cable de red blindado único Super Class 5? ¿Cuál es la diferencia entre un cable de doble pantalla y un cable sin blindaje? ¿Cómo distinguir superclase cinco líneas? ¿Cómo distinguir Super seis líneas?

1. ¿Cuál es la función principal del cable de red blindado?

Los cables de red blindados se utilizan en entornos con fuertes interferencias. La interferencia causará transmisión de señal intermitente o incluso interrumpida. Y los cables blindados pueden ser una muy buena resistencia a las interferencias, mantener la transmisión normal, y tiene un buen rendimiento secreto, blindaje de la estructura de blindaje del alambre para reducir la interferencia mutua entre los cables tienen ventaja congénita, blindando la señal electromagnética del mundo exterior, No solo puede bloquear la fuga electromagnética del cable al mismo tiempo, también no dispare la señal de perturbación que afecta el trabajo de otro cable, puede evitar que la información se golpee.

En el cable de red blindado, hay un cable de cobre, es decir, el cable de tierra. Puede usar una toma RJ45 blindada, y un extremo de la línea de escape está conectado a tierra cuando está en uso. El cable de tierra es mejor para proteger las señales externas. Los cables de red protegidos deben estar bien conectados a tierra y blindados para reducir el impacto de una fuerte interferencia en las señales de red. No Use cables de red blindados cuando sea necesario porque los cables de red blindados tienen altos requisitos de cableado. Los cables de red protegidos deben estar bien conectados a tierra y proteger los componentes del sistema. Si la puesta a tierra no es buena, entonces el efecto será muy pobre.

Si el suelo no es correcto, la resistencia a tierra es demasiado grande o desigual potencial de tierra, causará ruido de tierra, es decir, se genera una diferencia de potencial eléctrico a dos o 'clock en el canal de transmisión, de modo que la capa de blindaje de metal de la corriente de interferencia, la capa de blindaje se forma una de las mayores fuentes de interferencia, Los requisitos de cableado de cable blindado son más estrictos, todas las piezas son necesarias con un rendimiento de blindaje, y necesita un buen sistema de puesta a tierra. En la construcción real, es difícil estar perfectamente conectado a tierra. Como resultado, la propia capa de blindaje se convierte en la mayor fuente de interferencia, y el rendimiento puede incluso ser peor que el del par trenzado sin blindaje.

2. ¿Qué es un par retorcido? ¿Por qué los twistees?

(1) Par retorcido: como medio de transmisión, está hecho de dos cables de cobre delgados envueltos con material aislante en una cierta proporción.

(2) ¿Por qué desea enrollar dos cables de par trenzado: Debido a que el devanado mutuo cambia las características eléctricas originales del cable, que no solo puede reducir su propia diafonía, pero también evitar la interferencia de otras señales en el cable en la mayor medida.

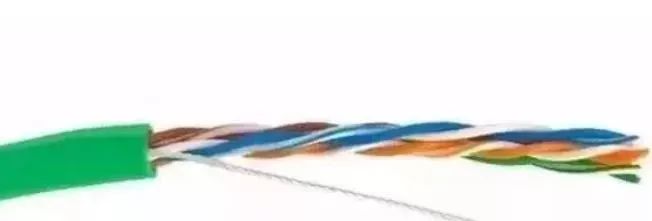

La imagen muestra los súper cinco tipos de pares retorcidos, que consisten en cuatro pares de cables entrelazados, un total de ocho cables. El par trenzado es un tipo de medio de transmisión más comúnmente utilizado en la ingeniería de cableado integral. Es un tipo de cable de distribución general hecho entrelazando dos cables mutuamente aislados de acuerdo con ciertas especificaciones. Pertenece al medio de transmisión de la red de comunicación de información.

Se distinguen STP, SFTP, UTP, FTP y ASTP

STP: Cables de par trenzado blindados independientemente. Se agrega una capa de papel de aluminio fuera de los cables del núcleo. Cada par de cables tiene una capa de protección de papel de aluminio para reducir la atenuación de la señal. También hay una capa de blindaje trenzada de metal para cada cuatro pares de unión de alambre, que ha alcanzado el estándar estructural de siete tipos de netwCables ork. Adecuado para red de alta velocidad y transmisión de alta seguridad, puede admitir futuras actualizaciones de aplicaciones, puede unificar la plataforma de cableado, transmisión de información de múltiples medios juntos.

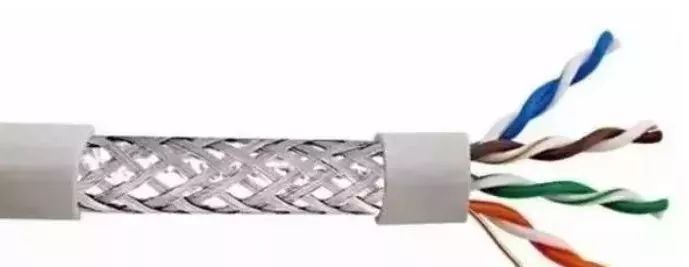

SFTP: cable de par trenzado de doble blindaje. La malla trenzada se agrega sobre la base del papel de aluminio de STP. Por lo general, la malla trenzada está hecha de alambre de aluminio y magnesio y malla de cobre estañado. Su ventaja radica en la reducción efectiva del campo magnético ambiental, interferencia de la señal, bajo grado de atenuación de la señal interna. La debilidad es el sexo suave es pobre y caro, este tipo de proporciona el cable de transmisión anti-interferencia y altamente confidencial, en el proyecto de cableado profesional del entorno especial aplicable.

UTP: el cable de par trenzado sin blindaje es el cable de sistema de cableado más utilizado en el mercado común. Se utiliza para aplicaciones de red comunes con un ancho de banda de transmisión inferior a 250MHz y sin requisitos de rendimiento especiales. El rendimiento general cumple con los requisitos, el precio es bajo y la construcción y el mantenimiento son convenientes. Sin embargo, el rendimiento máximo de este tipo solo admite el sistema de cableado con seis tipos de cables de red.

FTP: Es un alambre de par trenzado protegido por papel de aluminio. Tiene las ventajas de un gran ancho de banda, cierta capacidad anti-interferencia, atenuación de señal reducida, recuperación de humo baja, sin halógeno y protección del medio ambiente.

ASTP: es decir, el cable de red blindado de doble hebra blindado (cable) es un cable de red especial de doble blindaje. Sobre la base de la línea de doble blindaje anterior, la capa exterior es la capa de blindaje de cinta de acero. Cuando se usa, ambos extremos de la capa de blindaje de cinta de acero están conectados a tierra y un extremo de la capa más interna blindada está conectado a tierra. Además del efecto del cable blindado doble, la resistencia es mayor, que se puede utilizar para sistemas de cableado con frecuentes daños en roedores o requisitos a prueba de explosiones. Generalmente, el cable blindado es más caro que el cable no blindado en costo e instalación, y el rendimiento de flexión es ligeramente peor. Pero es adecuado para un entorno especial y cableado del sistema de pantalla. Podemos entender su propia situación después de la elección razonable, optimizar el costo y el efecto de cableado.

¿Qué es el cable de red blindado único Super Class 5?

Todo el sistema es todo equipo de protección, incluidos cables de red, módulos, cristales, etc. En comparación con los cables de red sin blindaje Super Five, además de los cables retorcidos y las cuerdas de relleno, papel de aluminio está envuelta por la capa exterior, lo que puede reducir la radiación. Si la radiación electromagnética es severa y los requisitos de transmisión de datos son estrictos, el cable de red blindado único Super Class 5 es confiable.

¿Qué es el cable de red doble blindado Super 5?

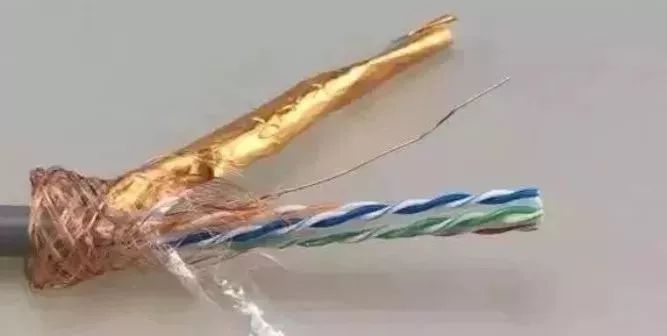

El cable de red de doble blindaje está envuelto en una capa de papel de aluminio alrededor del par trenzado y tiene una capa de malla trenzada de metal, que es adecuado para redes de alta velocidad y transmisión de alta seguridad para reducir la radiación. El cable de BLINDAJE es adecuado para el campo de aplicación de la señal de onda de cuerda de señal de alta frecuencia y el cableado entre el extremo de la comunicación del usuario y el marco de distribución del sistema de cableado integrado residencial.

¿Cuál es la diferencia entre un cable de doble pantalla y un cable sin blindaje?

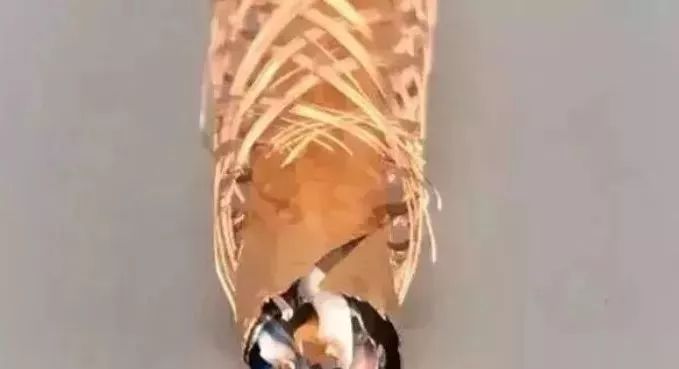

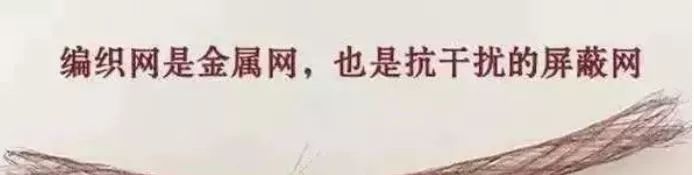

El cable de red blindado se refiere al cable de red con una capa de blindaje en el interior, y la capa de blindaje se refiere al papel de aluminio y la red tejida. El Escudo de cable de un solo escudo es solo una capa de papel de aluminio, cable de doble blindaje fuera del par de alambre envuelto en una capa de papel de aluminio, y una capa de rejilla de malla metálica, cable de doble pantalla y el cable blindado está de acuerdo con el entorno del uso de diferente para distinguir, Cable blindado doble es principalmente con un fuerte entorno de interferencia, el cable blindado se utiliza en todos los días en el entorno de red.

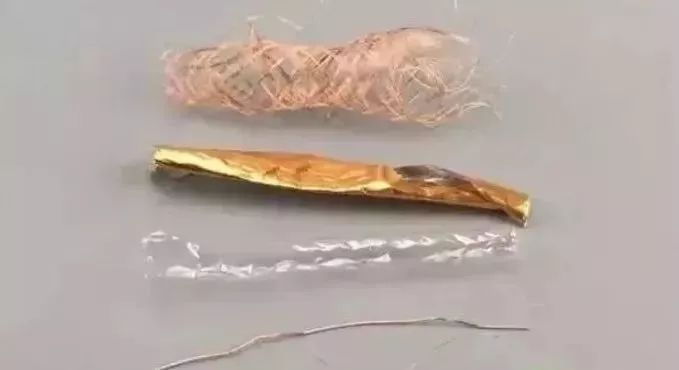

(1) Doble Blindaje: el cable de red y el cable de red sin blindaje son muy fáciles de distinguir entre sí en términos de estructura interna. El cable de red de doble blindaje tiene una capa de red de blindaje de metal y una capa de papel de aluminio en el interior. El cable de red blindado doble también se conoce como la Red de correa de doble pantallaCable de trabajo. Un cable de red sin blindaje tiene solo cuatro pares de cables de red.

(2) el cable: los pares de cables internos están fuertemente enrollados en sentido antihorario, lo que ayuda a reducir la diafonía interna y la interferencia externa. En un entorno de red común, la interferencia electromagnética débil no afecta el cable de red sin blindaje, y el núcleo dentro del cable de red se enrolla en pares. La longitud de torsión de un cable de red es la longitud de un par de cables de par trenzado. Es la longitud de torsión e indica qué tan cerca se enrolla cada par de cables.

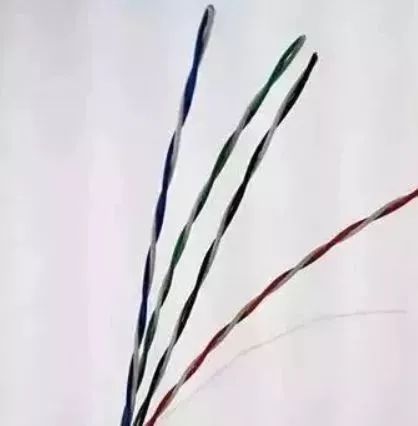

Cada par de cables dentro del cable de red se tuerce en sentido antihorario y la distancia retorcida de cada par es diferente. Este devanado mutuo cambia las características electrónicas originales del cable, que pueden resistir algunas interferencias electromagnéticas externas y reducir el problema de diafonía causado por su propia señal.

Cuando el cableado existe un entorno de interferencia fuerte afectará el efecto de transmisión de la red, grave puede conducir a la interrupción de la señal de transmisión, entorno de cableado de líneas eléctricas de alto voltaje o equipo de audio aerodinámico, la señal de transmisión de red fenómeno inestable más obvio, como este tipo de situación utilizará cables dobles para proteger la señal de interferencia, Para mantener la señal de transmisión de red normal.

(3) cables blindados dobles: en el proceso de cableado es más complicado que el cable blindado, requieren sistema de cableado, todas las piezas son necesarias con el rendimiento de blindaje, y la necesidad de tener un buen sistema de tierra, si el suelo es malo, haga que el escudo sea fuentes de interferencia, En el mayor rendimiento puede incluso volver no igual a no blindado cable de par trenzado, por lo que el cable blindado se utiliza cuando es necesario.

¿Cómo conoces las cinco líneas de la superclase?

1. Compruebe

(1) CAT 5E está impreso en el cuerpo del hilo de más de cinco categorías.

(2) Hay cuatro pares de pares retorcidos en el cuero: azul, azul y blanco, naranja y blanco, verde y blanco, marrón y blanco.

(3) También hay una cuerda (floculante), conocida como cuerda de tracción, que se utiliza para mejorar la resistencia a la tracción del cable y el par trenzado en la piel en línea del cable de red interior.

2. Identificar

Los cables de red Super 5 se clasifican en cables de red sin blindaje y blindados. Las diferencias son las siguientes: Los cables de red blindados se dividen en cables de red blindados individuales (par trenzado envuelto con una capa de papel de aluminio) y cables de red de doble blindaje (sobre la base de papel de aluminio con una capa de red). Los cables de red blindados pueden prevenir eficazmente la interferencia de radiación electromagnética de otros cables de alta potencia y fuentes de energía fuertes, reducir en gran medida la tasa de error de bits de la transmisión de la señal y desempeñar el papel de blindaje de interferencia.

3. Clasificación

Los materiales de los cables de red Super cinco se dividen en una variedad de cobre libre de oxígeno, bronce, aluminio recubierto de cobre, plata recubierto de cobre, cuatro de hierro y cuatro de aluminio, etc. Cuatro hierro cuatro Aluminio es uno de la peor calidad. El aluminio recubierto de cobre y el aluminio recubierto de cobre se quemarán inmediatamente cuando se encuentren con el fuego. Después de arder, se romperán inmediatamente. El bronce también se conoce como cobre recubierto de cobre, y la capa exterior está envuelta con una capa de cobre libre de oxígeno. El cobre libre de oxígeno es el verdadero cobre libre de oxígeno sin importar cuántas capas rasparon la superficie y el color del núcleo de cobre no cambiarán.

De hecho, hay 4 pares de cable de par trenzado, cuerda de relleno y piel exterior. Al aire libre es más que la capa exterior impermeable del PE interior, que desempeña principalmente el papel de impermeable y a prueba de humedad. La vida útil del Cable super cinco es de unos 10 años.

¿Cómo distinguir Super seis líneas?

1. Mira la estructura

Esqueleto cruzado, seis tipos de alambre, en comparación con los super cinco tipos de alambre en el medio de un esqueleto transversal aislante, el cable de red cuatro pares de pares trenzados son plaCed en cuatro ranuras, una estructura de este tipo puede mejorar las características de equilibrio del cable, en comparación con los cinco tipos de alambre, seis tipos de rendimiento de alambre más rápido y mejor.

2. Apariencia

El cuerpo de los seis tipos de cable está impreso con el logotipo CAT 6, mientras que el cuerpo del súper cinco tipos de cable está impreso con CAT 5. Además, el núcleo de cobre de los seis tipos de alambre es más grueso y más grande que el de los cinco tipos de alambre.

3. Rendimiento

Una diferencia importante entre Categoría 6 y Super Categoría 5 es que mejora el rendimiento en términos de diafonía y pérdida de retorno. De hecho, la mayor diferencia entre Categoría 5 y Super Categoría 5 es que la línea Super Categoría 5 tiene una mayor mejora en el rendimiento, la línea Categoría 5 no tiene un cordón.
