Capacidad máxima de carga superior 10kg (22.05lb)
Paneles/AcimutÁngulo: 0-360 °, ángulo de inclinación/elevación: -60 ° ~- 60 °
Paneles/AcimutVelocidad: 0,01 ° ~ 30 °/S, velocidad de inclinación/elevación: 0,01 ° ~ 15 °/S
Precisión prepuesta: ± 0,1 °
Motor paso a paso de alta precisión, transmisión de gusano/engranaje
Autobloqueo con memoria después de un corte de energía
Control de inclinación de la sartén RS485 o RS422 con protocolo Pelco P/D
Retroalimentación de posición de apoyo y posición absoluta
Mini tamaño: 223*140*235mm
Instalación invertida opcional
Clasificación IP66 para la entrada de polvo y agua

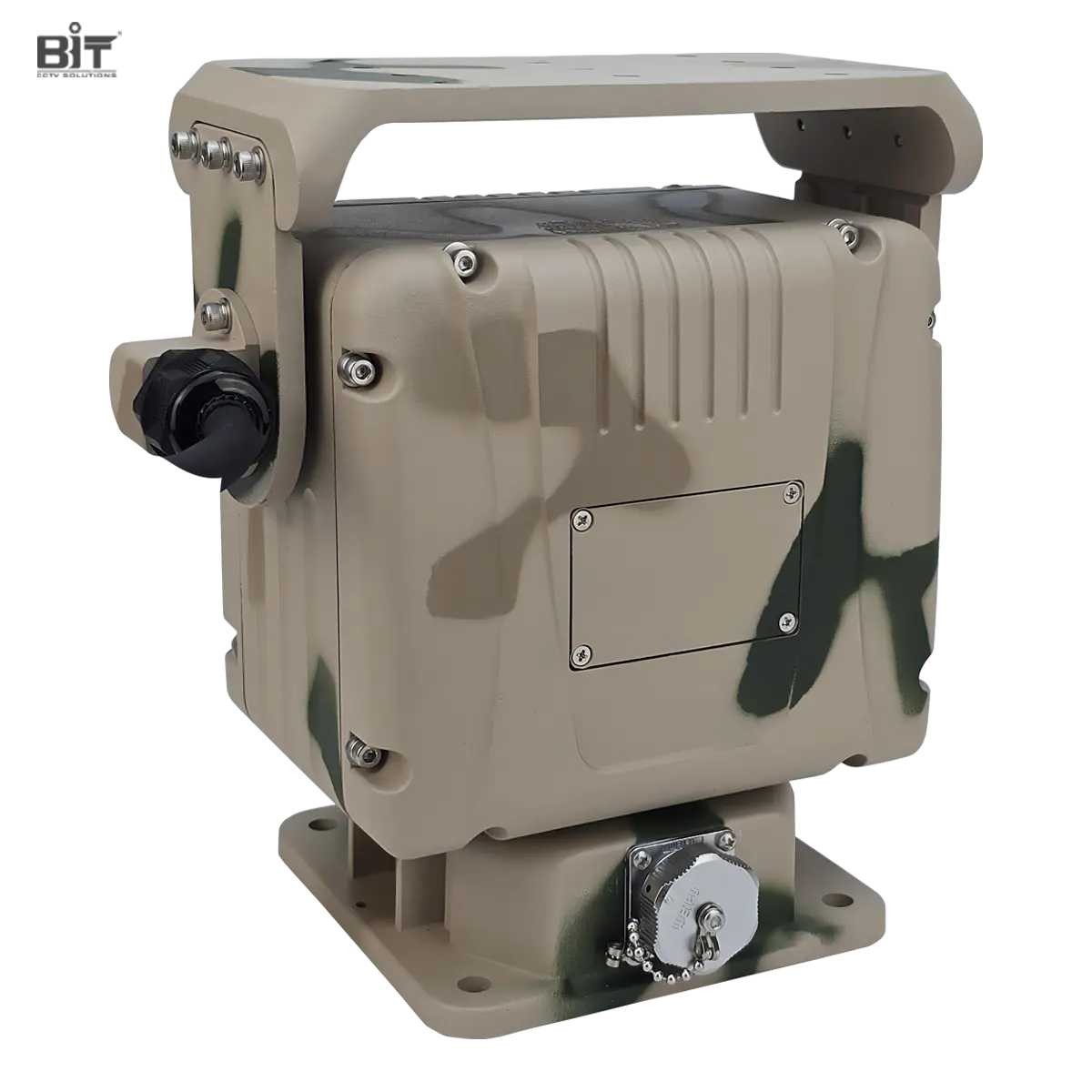

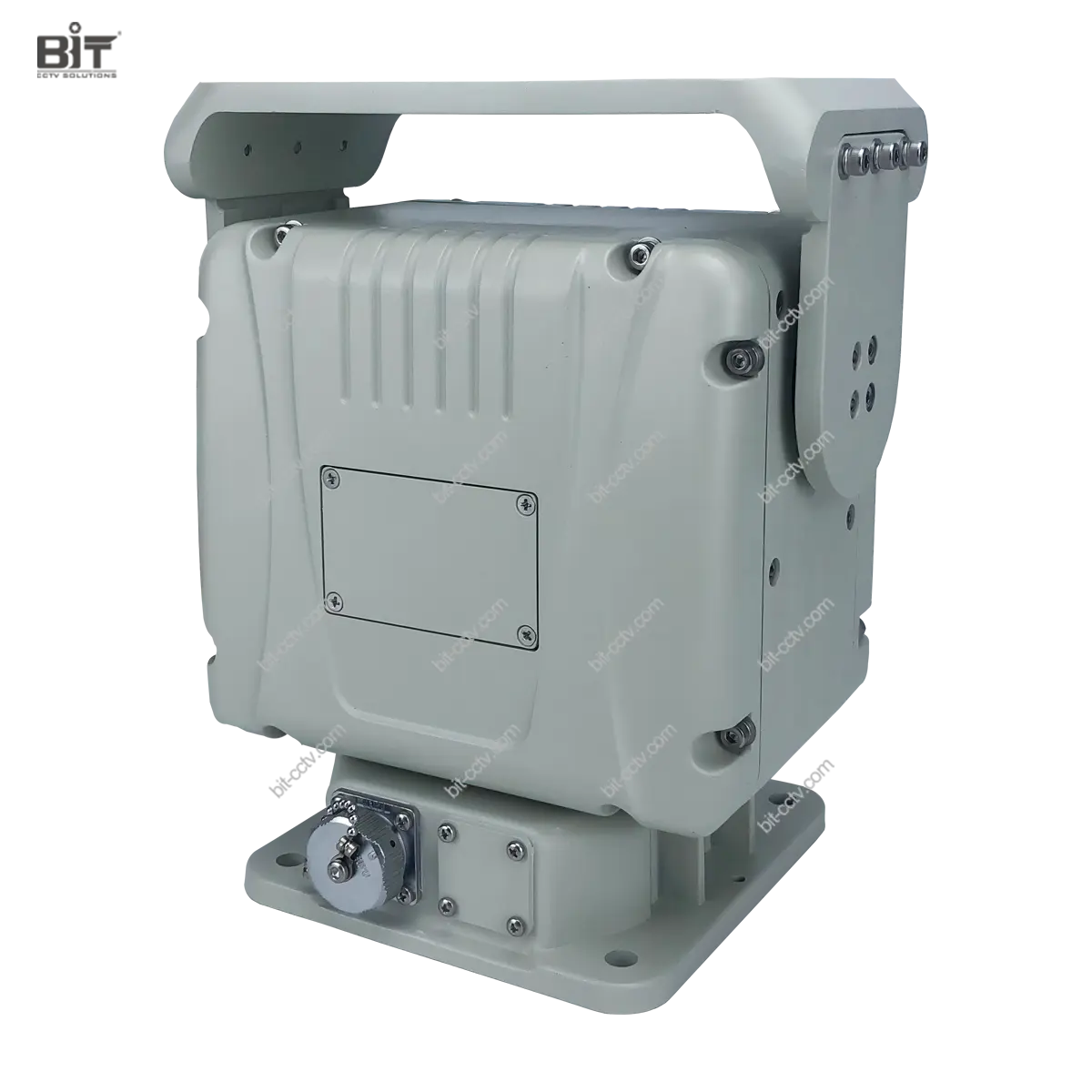

BIT-PT510 es una plataforma/unidad de trabajo ligero de tamaño mini (capacidad máxima de carga 10kg (22.05lb) mediante el uso de transmisión de engranajes de alta precisión, una opción ideal para el sistema de posicionamiento de inclinación panorámica compacto. Con precios competitivos, su calidad y características siguen siendo lo suficientemente buenas como para construir una cámara PTZ confiable. Cuenta con rotación de velocidad variable, posición preestablecida, pista de crucero, recorrido de patrones, escaneo automático y funciones avanzadas como retroalimentación de coordenadas y control absoluto.
Modelo | BIT-PT510 |
Capacidad de carga máx. | 10kg (22.05lb), carga superior |
| Instalación al revés | Opcional |
Ángulo de rotación | Paneles/Acimut: 360 ° continuo, inclinación/elevación: -60 ° ~ + 60 ° |
Velocidad de rotación | Paneles/Acimut: 0,01 °/S-30 °/s, inclinación/elevación: 0,01 °/s-15 °/s |
Preajuste | 200 |
Precisión preestablecida | ± 0,1 ° |
Pista de crucero | Apoyo |
Escaneo | 1 |
Consulta de posición/Comentarios | Soporte de retroalimentación de consulta de posición/retroalimentación en tiempo real |
| Posicionamiento absoluto | Apoyo |
Homing | Se puede configurar dentro del período de tiempo de 1 ~ 60 min |
Iniciar calibración | Una serie de movimientos para la calibración cuando la unidad está encendida. El cableado externo puede girar durante el movimiento de inicio. |
Memoria de fallo de alimentación | Soporte, recuperar la posición PT, escanear/preestablecer/Movimiento de la pista de crucero antes del corte de energía |
Autobloqueo | Apoyo |
Protocolo | Pelco P/D |
Tasa de baud | 2400/4800/9600/19200 BPS |
Interfaz de comunicación | RS485 o RS422 |
Transmisión | Transmisión de gusano/engranaje en dirección panorámica e inclinable |
| Cableado/interfaz | |
Base Pan Tilt | Ethernet 100M con RJ45 (4 cables, paso a través), RS485Entrada de control P/T(2 cables), entrada de 24V CC (2 cables), GND |
Top inclinado | Ethernet 100M con RJ45 (4 cables, paso a través), entrada de control RS485 P/T (2 cables) Salida de 12V CC @ 1.5A (2 cables), salida de DC@1.5A de 24V (2 cables), GND |
General | |
Voltaje de funcionamiento | DC24V ± 10% |
Consumo de energía | ≤ 30W |
Temperatura DE TRABAJO | -35 °C ~ + 65 °C |
Humedad DE TRABAJO | 90 ± 5% RH |
Temperatura de almacenamiento | -40 °C ~ + 70 °C /-40 °F ~ 158 °F |
Nivel de protección | IP66 |
Material | Aleación de aluminio |
Peso | 5,5 kg (12,13 lb) |
Dimensión | 223 × 140 × 235mm(L× W× H) |
8,78x5,51x9,25 pulgadas (L × W × H) | |

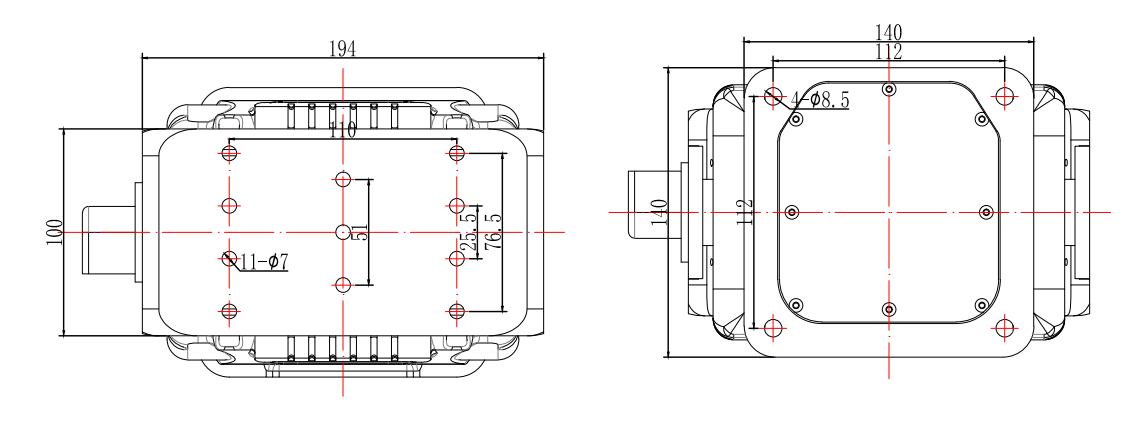

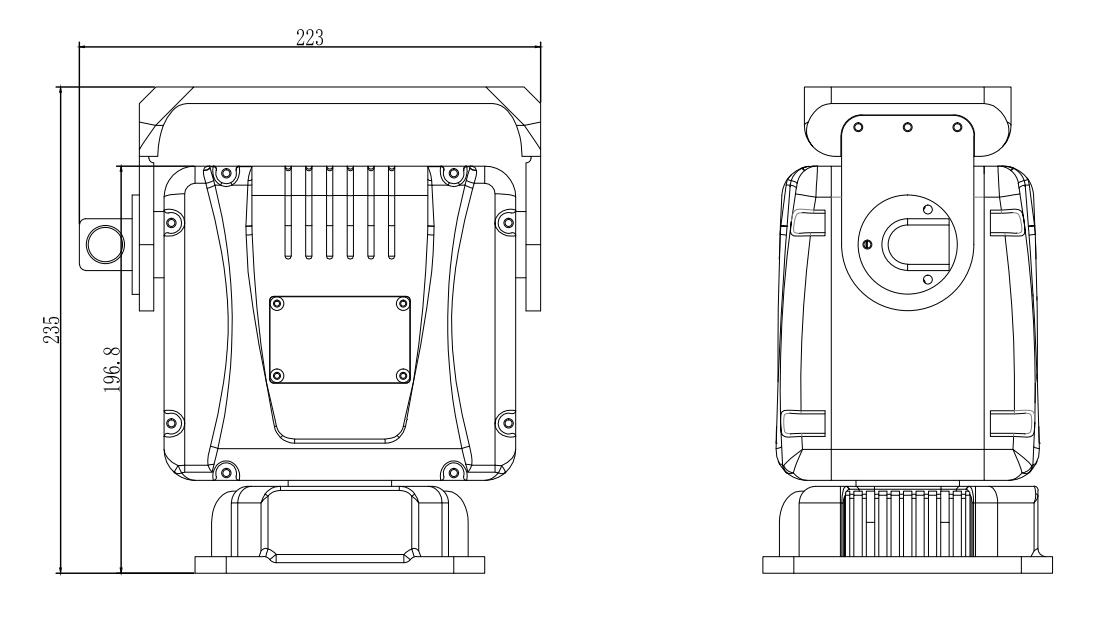

Unidad: mm
Tanto el BIT-PT410 como el BIT-PT510 son 10kg Unidad de inclinación de la sartén de carga superior/posicionador.
Principalmente hay 3 diferencias entre estos 2 modelos:
1) El BIT-PT510 es mucho más pequeño que el BIT-PT410, que es más adecuado para el sistema de cámara PTZ pequeño/compacto.
2) En términos del modo de transmisión, el BIT-PT410 es una transmisión de tornillo sin fin/engranaje en la dirección de inclinación, mientras que la transmisión por correa en la dirección de la panorámica y la BIT-PT510 es una transmisión de tornillo sin fin/engranaje en la dirección de inclinación y en la dirección de inclinación. BIT-PT410 solo tiene autobloqueo en la dirección de inclinación.
3) Con la transmisión de la correa en la dirección de la sartén, BIT-PT410 tiene una velocidad de sartén rápida de 100 °/s.
Sí, BIT-PT510 cabezal de inclinación de la panorámica cuenta con autobloqueo y memoria de falla de energía. Podrá permanecer donde estaba cuando ocurre un corte de energía incluso en un clima ventoso y reanudar su movimiento como ajustes preestablecidos, escanear antes de un corte de energía.

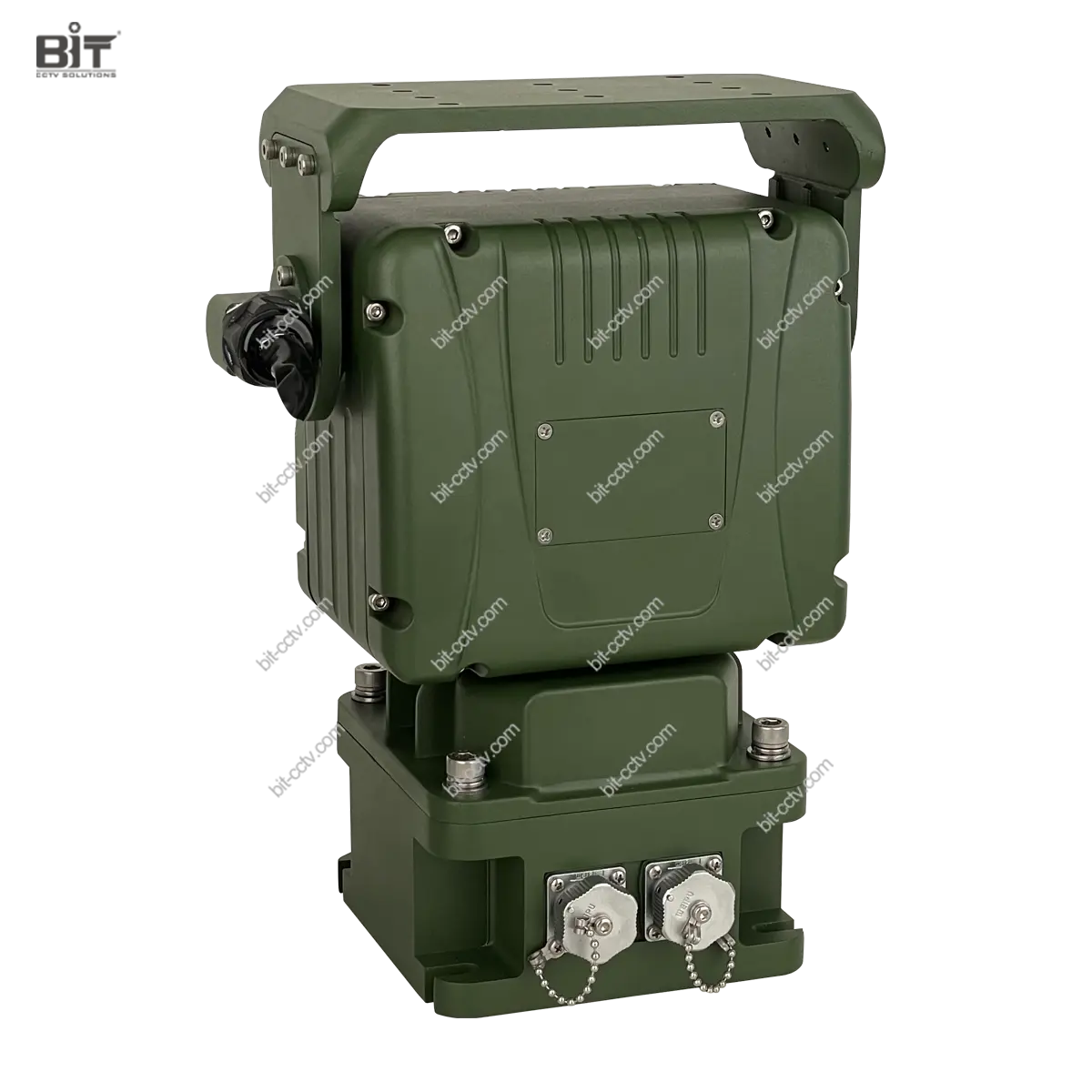

Sí, podemos personalizar la rotación de la cacerola no continua BIT-PT510 la unidad de inclinación de la cacerola si la rotación continua de la cacerola de 360 grados será un problema para su sistema. Háganos saber el ángulo que prefiera al realizar su pedido.
Sí. BIT-PT510 puede instalar boca abajo con diseño enhaned.

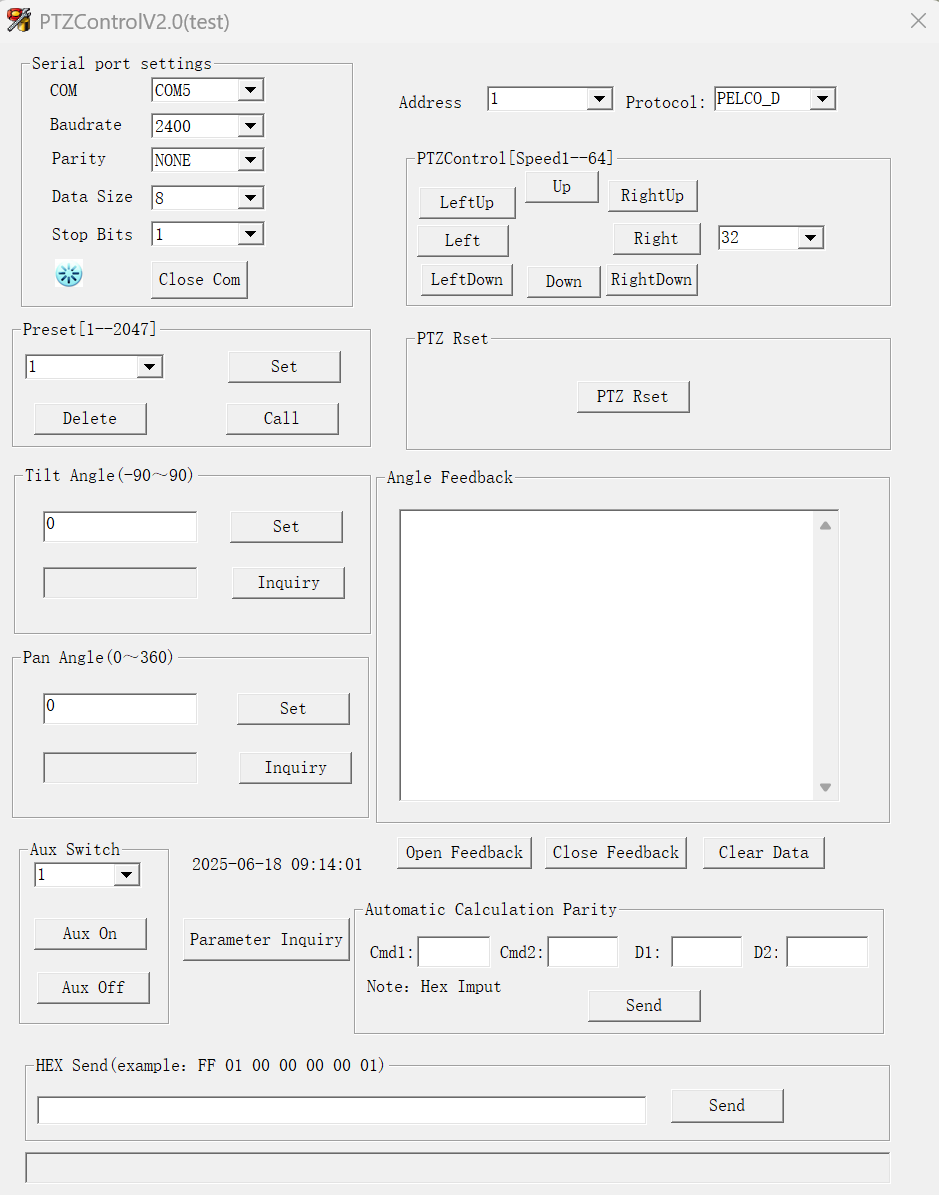

Sí, un software de control RS485 para Windows está disponible para BIT-PT510 prueba y control de inclinación panorámica.
Se requiere un convertidor/cable RS485 a USB, vaya ahttps://www.bit-cctv.com/dt-5119-usb-to-rs485-rs422-convert-cable-for-pan-tilt-unit-control/Para más información.
