Capacidad máxima de carga superior 10kgs (20.05lb)
Pan/AcimutÁngulo: 0-360 °; ángulo de inclinación/evelación: -90 ° ~- 40 °
Velocidad Pan/Azimut 0,01 ~ 100 °/s; Velocidad de inclinación/elevación 0,01 ~ 40 °/s
Precisión prepuesta: ± 0,1 °
Motor paso a paso de alta precisión y transmisión de engranaje helicoidal de inclinación
Paneles/AcimutVelocidad de hasta 100 °/s
Control de inclinación de la sartén RS485 o RS422 con protocolo Pelco P/D
Retroalimentación de posición de apoyo y posición absoluta
Soporte de autobloqueo en dirección de inclinación
Clasificación IP66 para la entrada de polvo y agua

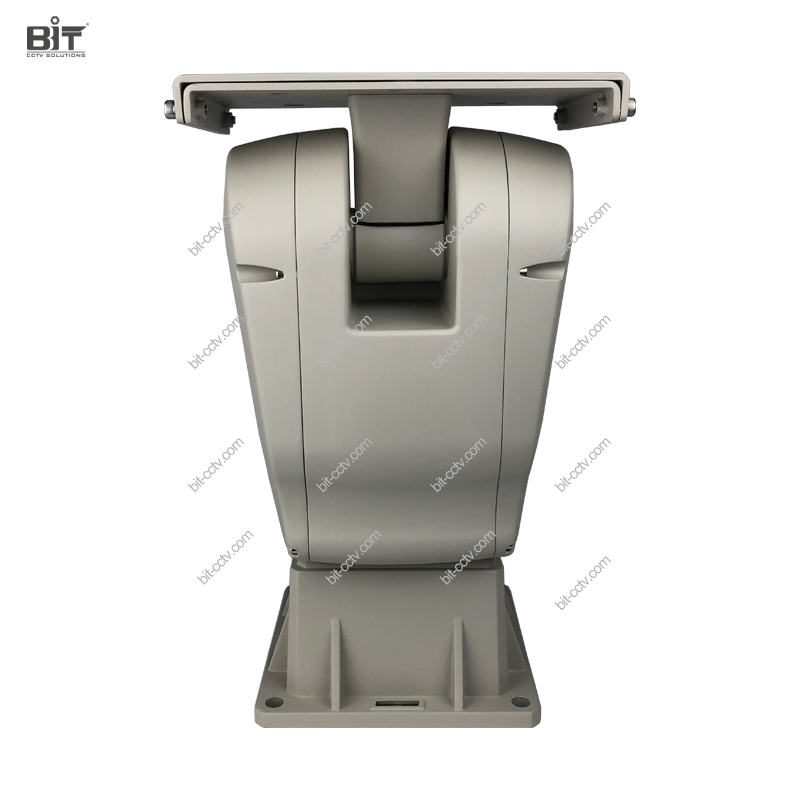

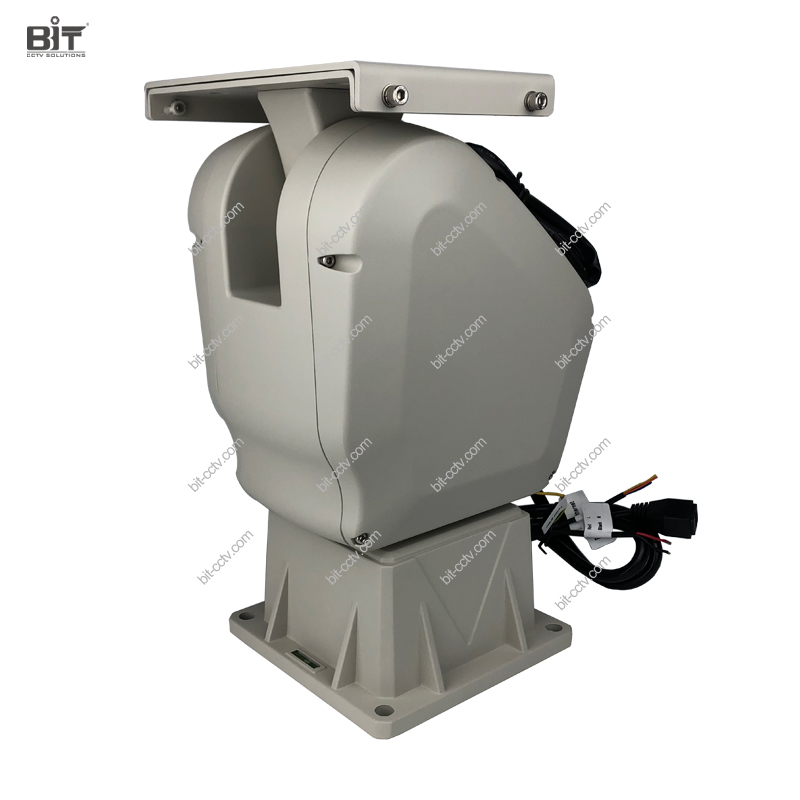

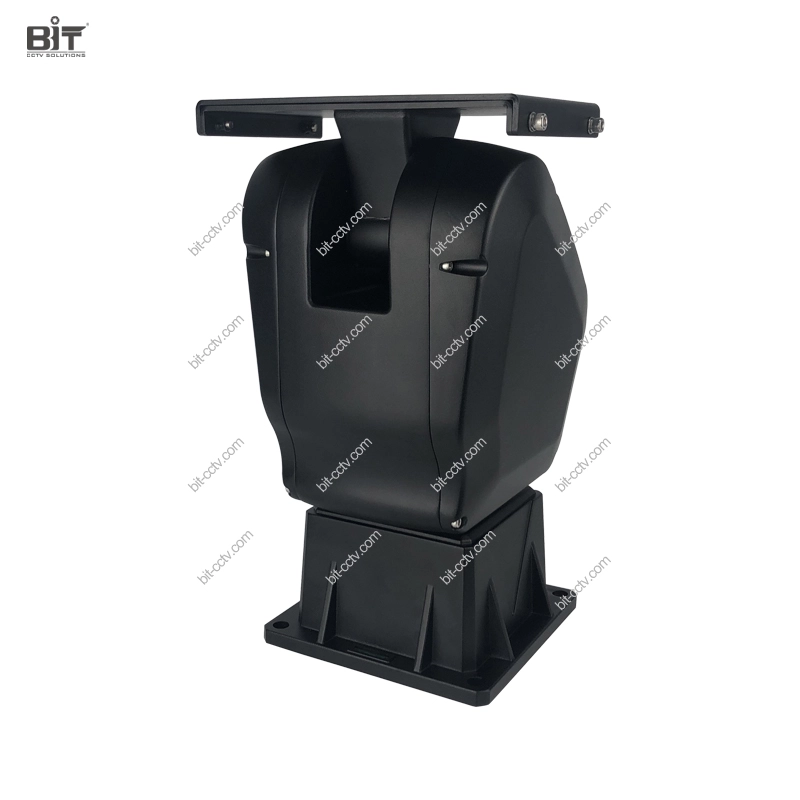

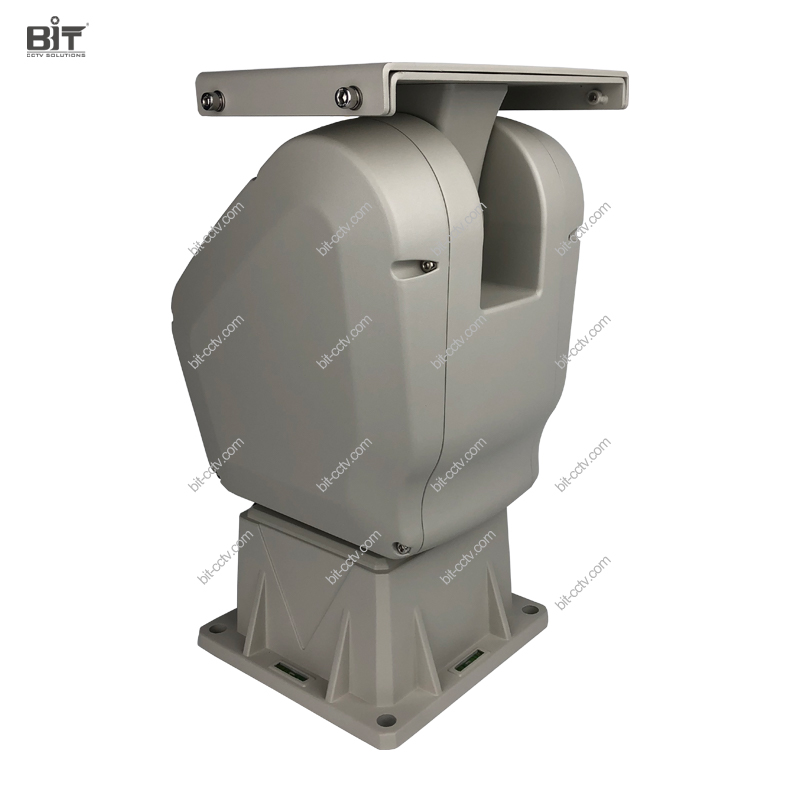

BIT-PT410 es una unidad de inclinación de la sartén de alta velocidad de Servicio Ligero para aplicaciones tanto en interiores como en exteriores. Con una capacidad de carga máxima de 10kg (20,05 lb), su velocidad de rotación de Panorámica puede ser de hasta 100 °/s para un posicionamiento rápido del objetivo. Aprovechando su motor paso a paso de alta precisión y el modo de transmisión de gusano/engranaje, presenta una precisión de posicionamiento de 0,1 grados para un posicionamiento repetido y un control de velocidad extremadamente bajo. También cuenta con rotación de 360 grados y rotación de inclinación de-90 ° ~- 40 ° para vigilancia de gran angular. Las carcasas de la Cámara también están disponibles para su fácil integración con las cámaras.
Modelo | BIT-PT410 |
Capacidad de carga máx. | 10kg (20,05 lb), carga superior |
Ángulo de rotación | Paneles/Acimut: 360 ° continuo, inclinación/elevación: -90 ° ~ + 40 ° |
Velocidad de rotación | Paneles/Acimut: 0,01 °/S-100 °/s, inclinación/elevación: 0,01 °/s-40 °/s |
Precisión preestablecida | ± 0,1 ° |
Preestablecidos programables | 255 |
Pista de crucero | 8, cada uno con 32 posiciones preestablecidas |
Escaneo | Apoyo |
Comentarios sobre la posición | Soporte de consulta/retroalimentación de posición a través de RS485 o retroalimentación opcional en tiempo real a través de RS422 |
Posición absoluta | Apoyo |
Ubicación del guardia | Soporte con 1 pista de crucero preestablecida o 1 exploración automática |
Memoria de fallo de alimentación | Soporte, volver a la posición PT, escanear/preestablecer el movimiento antes del corte de energía |
Autobloqueo | Apoyo en la dirección de inclinación, no apoyo en la dirección de la sartén |
Protocolo | Pelco P/D |
Interfaz de comunicación | RS485 o RS422 |
Tasa de baud | 2400/4800/9600/19200 BPS |
Transmisión | Engranaje de gusano en dirección de inclinación, cinturón en dirección de Pan |
Cableado/interfaz | |
Base Pan Tilt | Ethernet 100M con RJ45 (4 cables, paso a través),Control RS485 P/T (2 alambre),24V AC/DC (2 alambre), GND |
Top inclinado | Ethernet 100M con RJ45 (4 cables, paso a través), control RS485 P/T (2 cables), 12V DC (2 cables), 24V AC/DC (2 alambre), GND |
General | |
Voltaje de funcionamiento | AC24V ± 20%, 50/60Hz o DC24V ± 10% |
Consumo de energía | ≤ 40W |
Protección contra sobretensiones de iluminación | Potencia: 4000V (línea a tierra: 4000V, línea a línea: 2000V) Interfaz de señal de comunicación: 2000V (línea a tierra: 2000V, línea a línea: 1000V) |
Temperatura DE TRABAJO | -40 °C ~ + 65 °C (-40 °F ~ 149 °F) |
Humedad DE TRABAJO | 90 ± 5% RH |
Temperatura de almacenamiento | -40 °C ~ + 70 °C (-40 °F ~ 158 °F) |
Nivel de protección | IP66 |
Material | Aleación de aluminio |
Peso | 12kg (26,45 lb) |
Dimensión (L× W× H) | 214 × 213 × 360mm (8,42x8,38x14,17 pulgadas) |
Unidad: mm
BIT-PT410, diseñado con motor paso a paso de alta precisión y modo de propulsión de gusano/engranaje, es una unidad de inclinación panorámica de alta precisión con un posicionamiento de repetición de ± 0,1 grados.
Sí, BIT-PT410 admite retroalimentación de ángulo/Coordenadas y control de posición absoluta avanzado a través de "comandos extendidos Pelco D", que incluye algunos comandos avanzados para el control de posicionamiento del posicionador.
Comandos extendidos de Pelco
Establecer posición de montaje-Establecer posición de inclinación-Establecer posición de zoom-Establecer posición de enfoque
Posición de consulta-Posición de inclinación de consulta-Posición de zoom de consulta-Posición de enfoque de consulta
Sí, busque el adecuado en nuestra categoría de productos de carcasa de cámara o póngase en contacto con nosotros directamente para obtener asesoramiento.
BIT-PT410 Unidad de inclinación de la sartén está clasificada IP66 para la entrada de agua y polvo para todas las aplicaciones meteorológicas.
