Resumen de las distancias comunes de transmisión del cable

Introducción a los tipos de cables de vídeo de vigilancia:

Según el material, hay SYV y SYWV. La estructura material física de la capa aislante es diferente. SYV es un cable de polietileno sólido; SYWV es un cable de espuma física alta. El rendimiento de transmisión del cable de espuma física es mejor que el del polietileno. (S -- cable coaxial Y -- polietileno V -- cloruro de polivinilo W -- polietileno estabilizado)

Según la impedancia, se puede dividir en SYV 50-XX SYV 75-XX SYV-100 XX...XX representa el diámetro exterior de la capa aislante.

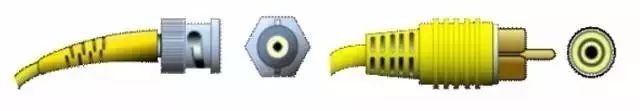

1. Señal de vídeo compuesta: el conector general es BNC, RCA (cabeza de loto)

75 representa la resistencia, y los siguientes 3 y 5 representan su diámetro exterior de aislamiento (3mm/5mm).

Puntos de línea de vídeo:

75-3 distancia de transmisión es de unos 200 metros;

75-5 distancia de transmisión es de unos 500 metros;

La distancia de transmisión de 75-7 velocidades es de aproximadamente 500-800 metros);

La distancia de transmisión de 75-9 velocidades es de aproximadamente 1000 --- 1500 metros;

La distancia de transmisión de velocidad de 75-12 es de aproximadamente 2000 ---- 3500 metros.

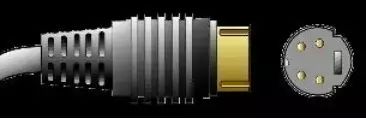

2. S-terminal (o Y/C)

Su nombre científico se llama "interfaz de video de dos componentes", comúnmente conocida como terminal S, y la distancia de transmisión es de 15 metros menos.

La Especificación de conexión S-Video es una especificación desarrollada por los japoneses. S se refiere a "SEPARADO", que separa la salida de luminancia y crominancia, evitando la interferencia mutua de luminancia y crominancia al emitir señales de video mixtas. La interfaz S es en realidad una interfaz de cinco núcleos, que consta de cinco núcleos, incluidas dos señales de luminancia, dos señales de crominancia de video y un cable de tierra blindado común.

En comparación con la interfaz AV, ya que ya no realiza transmisión mixta Y/C, no hay necesidad de separación y decodificación de colores brillantes, Y el uso de canales de transmisión independientes evita en gran medida la diafonía de la señal en los equipos de video. La distorsión de la imagen mejora en gran medida la claridad de la imagen. Sin Embargo, S-Video todavía necesita mezclar las dos señales de diferencia de color (Cr Cb) en una señal de crominancia C, transmitirla, Y luego decodificarlo en Cb y Cr en el dispositivo de visualización para su procesamiento, lo que aún traerá alguna pérdida de señal. Distorsión (pequeña pero aún detectable cuando se prueba bajo los rigores del equipo de video de transmisión). Además, el ancho de banda de la señal de crominancia también es limitado debido a la mezcla de Cr y Cb, por lo que aunque S-Video ya es relativamente bueno, todavía está lejos de ser perfecto. Aunque S-Video no es el mejor, considerando otros factores como las condiciones actuales del mercado y el costo general, sigue siendo una de las interfaces de video más utilizadas.

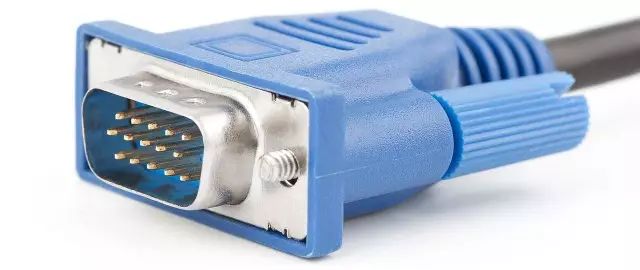

3. señal VGA

VGA (Video Graphics Array) es un estándar de transmisión de video introducido por IBM con PS/2 en 1987. Tiene las ventajas de alta resolución, velocidad de visualización rápida y colores ricos. Ha sido ampliamente utilizado en el campo de las pantallas de color. Es fácil de atenuar, la distancia de transmisión es corta y es susceptible de interferencia. Su distancia de transmisión 3 4/6VGA es de 15-30M.

4. componente de vídeo (señal RGBHV)

La interfaz de diferencia de color se basa en la interfaz S, y la diferencia azul (B) y la diferencia roja (R) en la señal de crominancia (C) se envían por separado, y la resolución puede llegar a más de 600 líneas. Por lo general, utiliza YPbPr y YCbCr dos tipos de signos, el primero representa la salida de diferencia de color de escaneo progresivo, el Segundo representa la salida de diferencia de color de escaneo entrelazado. Hoy en día, muchos productos de TV se basan en la entrada de diferencia de color para mejorar la calidad de la señal de entrada, y a través de la interfaz de diferencia de color, se puede entrar una variedad de niveles de señales, desde el 480i más básico a 480p con escaneo multiplicador, incluso 720p, 1080i, Etc. La única forma de transmitir la señal al televisor es a través de la entrada del componente. La distancia de transmisión de 75-2RGB es de 30-50M, y la distancia de transmisión de 75-3RGB es de 50-70M.

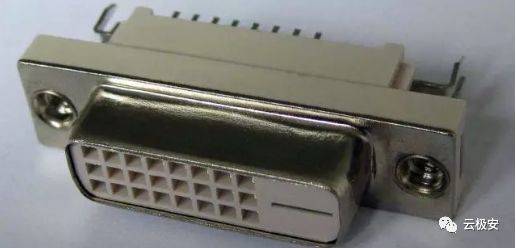

5. DVI

Interfaz DVI-A (analógica, analógica): esta interfaz es en realidad una deformación de la interfaz VGA. Solía usarse en algunos monitores CRT de gama alta, pero ahora básicamente se ha eliminado. A menudo decimos que la "interfaz DVI falsa" se refiere a DVI-A, porque todavía transmite señales analógicas, en lugar de señales digitales que reflejan las ventajas de la tecnología DVI.

Interfaz DVI-D (digital): DVI-D es una verdadera interfaz de señal digital, que es más avanzada que DVI-A; sin embargo, la interfaz DVI-D también tiene deficiencias, es decir, los usuarios no pueden usar la interfaz. Compatible con los monitores CRT anticuados, si sucede que solo hay una interfaz D-Sub en el monitor LCD, entonces el usuario solo mirará sin comprender.

Interfaz DVI-I (integrada): Esta es una interfaz híbrida que integra DVI-A y DVI-D. Es compatible con DVI-D y DVI-A (también se puede convertir a conectado a D-Sub), que es la interfaz DVI más compatible en la actualidad

En términos generales, cuando se transmiten señales de video por debajo de 1600 × 1200 @ 60Hz, no hay una diferencia obvia entre el DVI de un solo canal y el DVI de doble canal. Si su monitor admite una resolución Full HD (1920 × 1080) o superior, no elija un cable de datos DVI de un solo canal. DVI-D solo puede recibir señales digitales; DVI-I puede recibir señales digitales y señales analógicas al mismo tiempo, y la distancia de transmisión es corta, 7-15M.

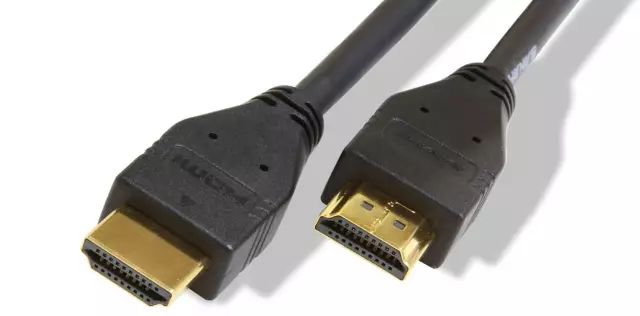

6. HDMI

Utiliza el mismo protocolo subyacente que la señal digital DVI, por lo que también se puede intercambiar con la señal DVI a través del adaptador y es compatible con la señal DVI. Más potente que la interfaz DVI, HDMI permite la transmisión de señales de audio de alta fidelidad a través de cables HDMI al desarrollar un protocolo de comunicación. La conexión perfecta reduce el problema del cableado y hace que HDMI sea más compatible. Es compatible con la velocidad de transmisión de datos de 5Gbps y puede transmitir hasta 15 metros.

En Comparación con DVI, HDMI puede transmitir señales de audio digital y agrega soporte para HDCP, al tiempo que proporciona una mejor función opcional DDC. HDMI admite una velocidad de transferencia de datos de 5Gbps y puede transmitir hasta 15 metros, lo que es suficiente para manejar un video de 1080p y una señal de audio de 8 canales. Y debido a que un video de 1080p y una señal de audio de 8 canales requieren menos de 4 GB/s, HDMI tiene mucho espacio para la cabeza. Esto le permite conectar el reproductor de DVD, el receptor y PRR por separado con un solo cable. Además, HDMI es compatible con EDID y DDC2B, por lo que el dispositivo con HDMI tiene las características de "plug and play", Y la "negociación" se realizará automáticamente entre la fuente de señal y el dispositivo de visualización, y el formato de vídeo/audio más adecuado se seleccionará automáticamente.

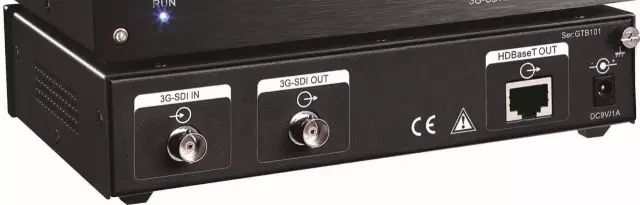

7. SDI

SDI (Interfaz digital serie) es "interfaz serie componente digital". Entonces HD-SDI es la interfaz en serie de componentes digitales de alta definición. HD-SDI es una cámara de Radio y Televisión de Alta Definición sin comprimir en tiempo real, que es otro avance tecnológico en el campo del monitoreo de seguridad, proporcionando fuentes de imagen de alta definición para los centros de monitoreo.

Señales de control comunes, RS232, RS422, RS485, IR, CR-NET (señal de control CREATOR)

La tasa de transmisión de RS232 es baja. Durante la transmisión asincrónica, la velocidad en baudios es de 20Kbps. La interfaz utiliza una línea de señal y una línea de retorno de señal para formar una forma de transmisión terrestre común. Esta Transmisión de tierra común es propensa a la interferencia de modo común, por lo que es resistente a la interferencia de ruido es débil. La distancia de transmisión es de 15 metros a 20 metros. Cuando se usa un cable de comunicación de 150pF/M, la distancia máxima de comunicación es de 15m; si se reduce la capacitancia por metro de cable, se puede aumentar la distancia de comunicación. Otra razón para la corta distancia de transmisión es que RS-232 una transmisión de señal de un solo extremo, y hay problemas de tierra común como el ruido y la incapacidad para suprimir la interferencia de modo común, sO se utiliza generalmente para la comunicación dentro de los 20m.

RS-422 es Transmisión de modo diferencial, con una fuerte capacidad anti-interferencia, puede transmitir 1200 metros, y la velocidad de transmisión máxima es de 10 Mb/s. La longitud del par trenzado equilibrado es inversamente proporcional a la velocidad de transmisión, y la distancia de transmisión máxima solo se puede lograr cuando la velocidad está por debajo de 100KB/s. Las velocidades de transmisión más altas solo se obtienen en distancias muy cortas. Generalmente, la velocidad de transmisión máxima que se puede obtener en una línea de par trenzado con una longitud de 100 metros es de solo 1 Mb/s.

La distancia máxima de comunicación de RS-485 es de unos 1219 metros, y la velocidad máxima de transmisión de datos es de 10Mbps. La interfaz RS-485 adopta una combinación de controlador equilibrado y receptor diferencial, y la capacidad de interferencia de modo anti-común se mejora, es decir, la interferencia anti-ruido es buena.

Infrarrojo IR (puerto de control central de infrarrojos CREATOR) Distancia de transmisión de 150 metros.

CR-NET (señal de control CREATOR) La distancia de transmisión es de 800 metros.
